Co ile kotwy pod murłatę? Ekspert radzi, by dach był bezpieczny

Prawidłowe kotwienie murłaty to jeden z najważniejszych etapów budowy dachu, który często bywa niedoceniany. Od tego elementu zależy nie tylko stabilność całej konstrukcji, ale przede wszystkim bezpieczeństwo mieszkańców i trwałość budynku. Ten artykuł dostarczy Ci kompleksowej wiedzy na temat właściwego rozstawu kotew, czynników wpływających na ich rozmieszczenie oraz najczęściej popełnianych błędów, aby Twój dach był solidny i bezpieczny na lata.

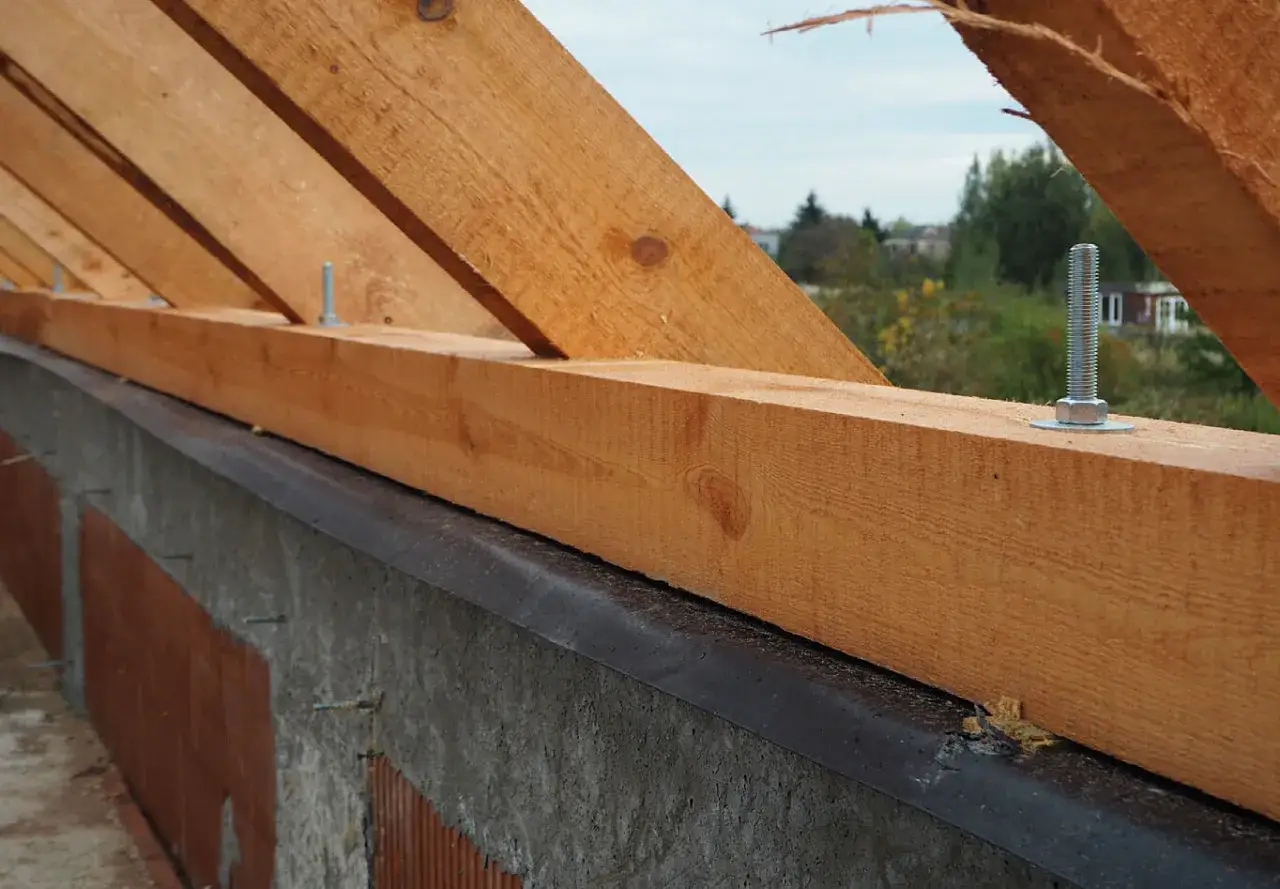

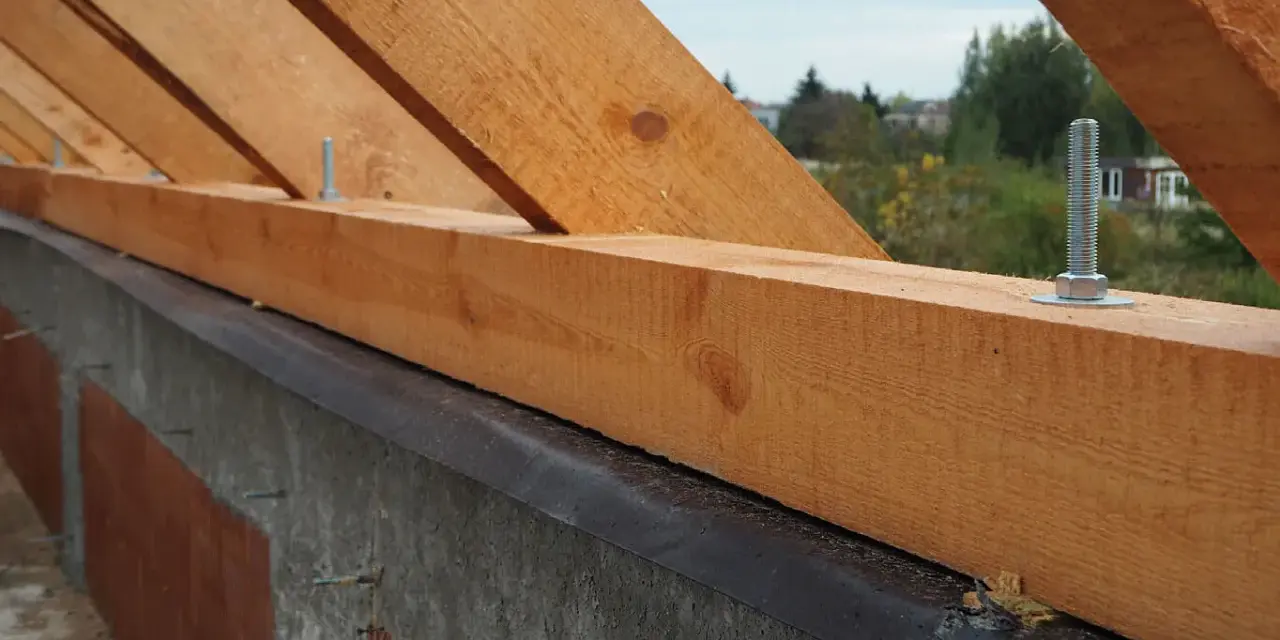

Murłata, nazywana również płatwią stopową, to pozioma belka drewniana, która stanowi pomost między konstrukcją dachu a ścianami nośnymi budynku. Jej głównym zadaniem jest równomierne rozłożenie obciążeń pochodzących z dachu (ciężar własny, śnieg, wiatr) na wieniec żelbetowy lub ścianę. Z tego powodu solidne i pewne zamocowanie murłaty jest absolutnie kluczowe dla stabilności całej konstrukcji dachu i bezpieczeństwa budynku. To właśnie murłata przenosi wszystkie siły na niższe elementy konstrukcyjne, dlatego jej mocowanie musi być bezkompromisowe.

Na dach działają różnorodne siły, które nieustannie próbują go "oderwać" od budynku. Najważniejsze z nich to obciążenie śniegiem, które działa pionowo w dół, oraz siły wiatru, które mogą działać zarówno jako parcie (nacisk), jak i ssanie (podrywanie). Szczególnie niebezpieczne jest ssanie wiatru, które w skrajnych przypadkach może doprowadzić do oderwania całej konstrukcji dachu. Solidne kotwienie murłaty jest więc niezbędne do skutecznego przeciwdziałania tym siłom, zapewniając, że dach pozostanie na swoim miejscu nawet podczas silnych wichur czy obfitych opadów śniegu.

W praktyce budowlanej najczęściej przyjmuje się, że standardowy rozstaw kotew mocujących murłatę mieści się w przedziale od 1,5 m do 2,0 m. Jednakże, z mojego doświadczenia i obserwacji współczesnych trendów w budownictwie, coraz częściej zaleca się gęstsze kotwienie, co 1,0-1,5 m. Odległość 2,0 m powinna być traktowana jako maksymalna, absolutnie nieprzekraczalna granica. Pamiętajmy, że w kwestii bezpieczeństwa dachu lepiej zastosować więcej kotew niż zbyt mało.

Zawsze podkreślam moim klientom i wykonawcom: projekt konstrukcyjny budynku jest nadrzędny wobec wszelkich ogólnych wytycznych. To właśnie projektant, na podstawie szczegółowych obliczeń statycznych, określa dokładny rozstaw, średnicę oraz klasę wytrzymałości kotew. Uwzględnia przy tym specyficzne obciążenia, warunki lokalne, rodzaj konstrukcji i materiałów. Ignorowanie tych zapisów jest poważnym błędem wykonawczym, który może mieć katastrofalne skutki dla bezpieczeństwa i trwałości dachu. Zawsze trzymaj się projektu!

Skomplikowana geometria dachu, taka jak dachy kopertowe, mansardowe czy wielospadowe, znacząco wpływa na konieczność zagęszczenia kotwienia. W takich konstrukcjach występują punkty newralgiczne, gdzie siły wiatru i obciążenia są znacznie większe. Dotyczy to zwłaszcza narożników i załamań połaci, gdzie rozstaw kotew może być zmniejszony nawet do 1,0 metra. Precyzyjne rozmieszczenie kotew w tych miejscach jest kluczowe dla zapewnienia odpowiedniej sztywności i odporności na podrywanie.

Lokalizacja budynku w różnych strefach wiatrowych i śniegowych Polski ma bezpośredni wpływ na wymagane zagęszczenie kotew. Na przykład, tereny podgórskie czy wybrzeże morskie charakteryzują się znacznie większymi obciążeniami wiatrowymi i śniegowymi niż centralna Polska. W rejonach o większych obciążeniach, rozstaw kotew powinien być mniejszy, np. maksymalnie 1,5 m, a w niektórych przypadkach nawet o 25% gęstszy niż standardowo. Zawsze należy sprawdzić, w jakiej strefie znajduje się działka i dostosować kotwienie do lokalnych warunków klimatycznych, zgodnie z projektem.

Istnieją pewne punkty w konstrukcji dachu, które ze względu na specyficzne obciążenia lub przerwania ciągłości murłaty, wymagają znacznie solidniejszego i gęstszego kotwienia niż pozostałe odcinki. Nazywam je newralgicznymi punktami konstrukcji, i to właśnie na nich należy skupić szczególną uwagę podczas montażu.

Narożniki dachu oraz skrajne krawędzie murłaty to miejsca, gdzie siły ssania wiatru są największe, a murłata jest najbardziej narażona na podrywanie. Dlatego są to punkty krytyczne, które wymagają szczególnego zabezpieczenia. Kotwy skrajne powinny być umieszczone w odległości nie większej niż 10-15 cm od krawędzi murłaty. Zapewnia to maksymalne usztywnienie i zapobiega podrywaniu się końców belki.

Okolice słupów, kominów i okien dachowych to kolejne miejsca, gdzie należy zagęścić kotwienie. Słupy często stanowią punkty podparcia dla dodatkowych elementów konstrukcyjnych, a kominy i okna dachowe przerywają ciągłość murłaty, tworząc osłabienia. W tych miejscach pojawiają się lokalne koncentracje naprężeń, dlatego zwiększona liczba kotew jest niezbędna do prawidłowego rozłożenia obciążeń i zapewnienia stabilności.

Miejsca łączenia belek murłaty, zwłaszcza jeśli nie są one wykonane na pełną długość, to kolejne newralgiczne punkty. Niezależnie od sposobu połączenia (np. na zakład, na jaskółczy ogon), należy zadbać o solidne i gęste kotwienie po obu stronach złącza. Zapewnia to ciągłość przenoszenia obciążeń i zapobiega powstawaniu słabych punktów w konstrukcji.

Kotwy typu "L" lub "J" to klasyczne i najpewniejsze mocowanie murłaty. Są to pręty zbrojeniowe zagięte na końcu, które umieszcza się w deskowaniu wieńca i dowiązuje do jego zbrojenia przed betonowaniem. Po zalaniu betonem i jego stwardnieniu, kotwy te stają się integralną częścią wieńca, zapewniając niezwykle mocne i trwałe połączenie. Ich montaż wymaga precyzji na etapie zbrojenia i betonowania wieńca.

Alternatywą dla kotew zalewanych są kotwy mechaniczne (rozporowe) oraz chemiczne. Kotwy mechaniczne montuje się w gotowym, stwardniałym wieńcu poprzez wywiercenie otworów i zastosowanie elementu rozporowego, który zakleszcza się w betonie. Kotwy chemiczne natomiast polegają na wklejeniu pręta gwintowanego w wywiercony otwór za pomocą specjalnej żywicy. Warto je stosować w przypadku konieczności domontowania brakujących szpilek, w istniejących konstrukcjach, lub w podłożach o niższej nośności, gdzie kotwy mechaniczne mogłyby być mniej skuteczne. Zawsze należy dobrać odpowiedni typ kotwy do warunków i zaleceń projektowych.

Kluczowe dla bezpieczeństwa i nośności połączenia są parametry techniczne kotew. Zgodnie z normą PN-B-03150:2000, minimalna średnica łącznika to 10 mm, jednak w praktyce, dla murłat, najczęściej stosuje się kotwy o średnicy M12, M14, a nawet M16. Im większa średnica, tym większa odporność na ścinanie i wyrywanie. Równie ważna jest klasa wytrzymałości stali: minimalna zalecana klasa to 5.6, ale często stosuje się również klasę 8.8, która zapewnia znacznie większą wytrzymałość. Wybór odpowiednich parametrów musi być zgodny z projektem konstrukcyjnym.

Zastosowanie zwykłej podkładki pod nakrętką mocującą murłatę jest błędem, który może prowadzić do osłabienia połączenia w czasie. Drewno jest materiałem miękkim, a siła docisku nakrętki na małej powierzchni zwykłej podkładki może spowodować jej wciskanie się w belkę. Dlatego niezbędne jest stosowanie specjalnych, poszerzanych podkładek do drewna. Rozkładają one siłę docisku na znacznie większej powierzchni, zapobiegając wciskaniu się nakrętki i zapewniając trwałość oraz stabilność połączenia na długie lata.

Drewno murłaty, nawet jeśli było suszone, po montażu nadal pracuje i z czasem kurczy się pod wpływem zmian wilgotności i temperatury. Ten proces prowadzi do stopniowego luzowania się połączenia kotwowego. Aby temu zapobiec i utrzymać stabilność konstrukcji, konieczne jest ponowne dokręcenie nakrętek po pewnym czasie zazwyczaj po kilku tygodniach lub miesiącach od montażu. To prosta czynność, która znacząco wpływa na bezpieczeństwo i trwałość całego dachu.

Niestety, nawet przy najlepszych chęciach, w procesie budowy dachu zdarzają się błędy wykonawcze, które mogą mieć poważne konsekwencje dla bezpieczeństwa i stabilności konstrukcji. W przypadku kotwienia murłaty, niektóre z nich są szczególnie krytyczne i warto je poznać, aby ich uniknąć.

Zbyt rzadki rozstaw kotew, zwłaszcza powyżej maksymalnych 2,0 m, jest prostą drogą do awarii konstrukcji dachu. W przypadku silnych obciążeń wiatrem lub śniegiem, murłata może zostać wyrwana z wieńca, co prowadzi do utraty stabilności całego dachu, a w konsekwencji do jego zawalenia. Oszczędność na kilku kotwach to pozorna oszczędność, która może kosztować znacznie więcej.

Planowanie rozmieszczenia kotew musi uwzględniać również miejsca oparcia krokwi. Kolizja umiejscowienia kotwy z miejscem, w którym ma opierać się krokiew, jest problemem, ponieważ osłabia murłatę w kluczowym punkcie i utrudnia prawidłowe połączenie. Prawidłowe planowanie i precyzyjne wytyczenie otworów pod kotwy, z uwzględnieniem późniejszego rozmieszczenia krokwi, jest niezbędne do uniknięcia tego błędu.

Głębokość zakotwienia kotew w wieńcu jest krytyczna dla ich skuteczności. Jeśli kotwa jest zbyt krótka lub nie jest odpowiednio głęboko osadzona w betonie, jej nośność drastycznie spada. Niewłaściwa głębokość zakotwienia oznacza, że kotwa nie jest w stanie przenieść przewidzianych obciążeń, co czyni ją praktycznie bezużyteczną i zagraża stabilności dachu. Zawsze należy przestrzegać zaleceń projektowych dotyczących długości kotew i głębokości ich osadzenia.

Aby upewnić się, że murłata zostanie prawidłowo zakotwiona, przygotowałem listę kontrolną najważniejszych zasad:

1. Zawsze sprawdzaj projekt konstrukcyjny to on jest nadrzędną wytyczną dla rozstawu, średnicy i klasy kotew.
2. Stosuj rozstaw kotew nie większy niż 1,5-2,0 m, a w newralgicznych punktach (narożniki, załamania) zagęszczaj do 1,0 m.
3. Umieść kotwy skrajne w odległości 10-15 cm od krawędzi murłaty.
4. Zagęszczaj kotwienie w okolicach słupów, kominów, okien dachowych i miejsc łączenia murłat.
5. Wybieraj kotwy o odpowiedniej średnicy (min. M12, najlepiej M14/M16) i klasie wytrzymałości (min. 5.6, najlepiej 8.8).
6. Używaj kotew typu "L" lub "J" zalewanych w wieńcu, a mechaniczne lub chemiczne stosuj jako uzupełnienie lub w specyficznych sytuacjach.
7. Zawsze stosuj poszerzane podkładki do drewna pod nakrętkami.
8. Upewnij się, że kotwy są odpowiednio głęboko zakotwione w wieńcu.
9. Po kilku tygodniach od montażu murłaty, ponownie dokręć wszystkie nakrętki, aby zniwelować skutki kurczenia się drewna.
10. Dokładnie planuj rozmieszczenie kotew, aby uniknąć kolizji z miejscami oparcia krokwi.
