Przy elektrozaczepie najwięcej problemów nie wynika z samego urządzenia, tylko z niedopasowania napięcia, złej regulacji języka zamka albo zbyt cienkiego przewodu. Pokażę krok po kroku, jak podłączyć drzwi z elektrozaczepem, żeby instalacja była bezpieczna, zgodna z praktyką producentów i po prostu działała. Po drodze wyjaśnię też, kiedy wystarczy prosty układ z przyciskiem, a kiedy lepiej dać osobny zasilacz lub skorzystać z wyjścia domofonu.
Najważniejsze rzeczy do sprawdzenia przed montażem
- Typ elektrozaczepu ma znaczenie: standardowy NC zwykle blokuje drzwi bez zasilania, a NO działa odwrotnie.
- Napięcie zasilania trzeba dobrać do konkretnego modelu, bo nie każdy zaczep pracuje z tym samym źródłem prądu.
- Przekrój przewodu ma wpływ na pewność działania; przy krótszych trasach zwykle wystarcza 0,5 mm², przy dłuższych lepiej 1,0 mm².
- Wydajność wyjścia sterującego domofonu, wideodomofonu albo kontrolera musi pokrywać pobór prądu zaczepu.
- Regulacja mechaniczna jest równie ważna jak elektryka, bo źle ustawiony język zamka potrafi zablokować cały układ.
Najpierw sprawdź, co dokładnie masz do podłączenia
Ja zawsze zaczynam od tabliczki znamionowej i instrukcji konkretnego modelu. Nie każdy elektrozaczep działa tak samo: część modeli pracuje z prądem AC i DC, inne tylko z DC, a standardowy wybór do drzwi wejściowych to najczęściej wersja NC, czyli taka, która pozostaje zamknięta bez zasilania. Jeśli od początku pomylisz typ albo napięcie, później nie uratuje Cię już sama regulacja mechaniczna.
| Parametr | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Typ zaczepu | NC czy NO | Decyduje, czy drzwi są zamknięte bez zasilania, czy po podaniu prądu |
| Napięcie | 12 V, 24 V, AC albo DC | Zbyt wysokie napięcie może uszkodzić cewkę lub elektronikę |
| Pobór prądu | Ile mA pobiera model | Zasilacz i wyjście sterujące muszą mieć odpowiedni zapas |
| Długość przewodu | Odległość między zasilaniem a zaczepem | Zbyt długi albo zbyt cienki przewód powoduje spadki napięcia |
| Sposób sterowania | Domofon, wideodomofon, przycisk, kontroler dostępu | Od tego zależy, czy wystarczy bezpośrednie wyjście, czy potrzebny będzie przekaźnik |
| Warunki pracy | Drzwi wewnętrzne, zewnętrzne, narażenie na wodę i pył | Wilgoć, błoto i pył skracają żywotność całego układu |
Jeśli masz zwykłe drzwi wejściowe albo furtkę, w praktyce najczęściej wybiera się elektrozaczep awersyjny, czyli NC. Wersja rewersyjna ma sens wtedy, gdy po zaniku zasilania system ma się odryglować albo gdy wymaga tego konkretny system kontroli dostępu. Dopiero po takim wyborze ma sens dalszy montaż, bo zły typ urządzenia później trudno „naprawić” samymi kablami.
Jak zamontować elektrozaczep w ościeżnicy
Sam montaż mechaniczny robi większą różnicę, niż wielu osobom się wydaje. Ja traktuję go jako bazę całej instalacji: jeśli język zamka nie trafia w zaczep idealnie, elektryka będzie działała tylko pozornie dobrze. Przy drzwiach stalowych, aluminiowych, PVC czy drewnianych zasada jest ta sama, ale sposób wycięcia i mocowania może się różnić, więc nie warto kopiować jednego schematu do wszystkiego.
- Ustaw skrzydło w pozycji zamkniętej i zaznacz miejsce pracy języka zamka.
- Wyznacz położenie korpusu elektrozaczepu tak, aby zapadka trafiała w jego środek, a nie ocierała o krawędź.
- Przygotuj otwór lub kasetę montażową, jeśli ościeżnica wymaga dodatkowej zabudowy.
- Poprowadź przewód przez przepust kablowy, zawias z przejściem elektrycznym albo przygotowany kanał w ościeżnicy.
- Osadź zaczep i blachę montażową, ale nie dokręcaj wszystkiego „na beton” przed testem.
- Sprawdź, czy zapadka ma pełny, swobodny zakres pracy. W praktyce liczy się bardzo mały luz, zwykle około 0 do 5-6 mm, bo większe odchylenie zaczyna psuć współpracę zamka z zaczepem.
- Jeśli drzwi są lekko rozregulowane, wybierz model z regulowanym języczkiem albo dopasuj blachę montażową, zamiast wymuszać zamykanie na siłę.
Na tym etapie pilnuję jeszcze jednej rzeczy: język zamka i zaczep muszą współpracować bez tarcia. Gdy drzwi ocierają, skrzydło opada albo ościeżnica jest krzywa, elektrozaczep nie rozwiąże problemu sam z siebie. Najpierw trzeba uporządkować mechanikę, a dopiero potem wracać do przewodów i sterowania.
Jak wykonać podłączenie elektryczne

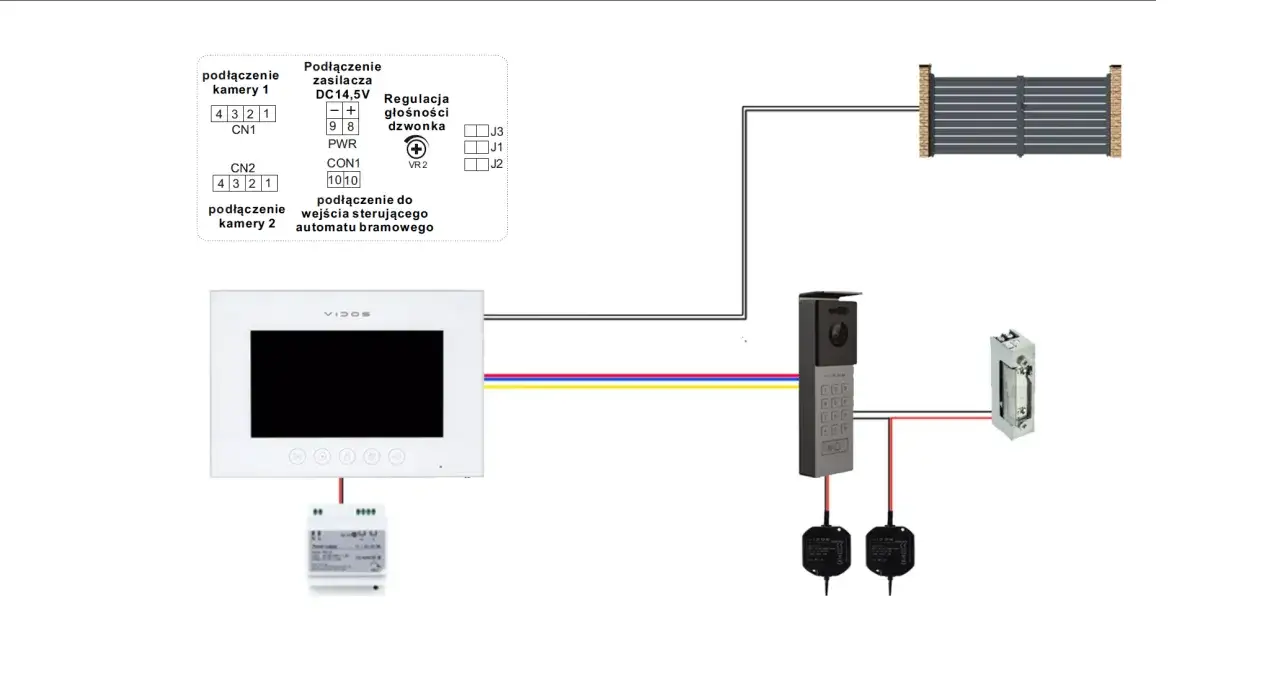

W praktyce podłączenie sprowadza się do dwóch pytań: skąd bierzesz zasilanie i czym je załączasz. W wielu wideodomofonach znajdziesz wyjście opisane jako ELOCK OUTPUT albo podobnie, a wtedy przewody wpina się zgodnie ze schematem producenta. Jeśli wyjście nie ma dość wydajności prądowej, stosuję osobny zasilacz i przekaźnik, zamiast obciążać elektronikę domofonu ponad jej możliwości.
| Scenariusz | Jak podłączam | Kiedy to ma sens |
|---|---|---|
| Domofon lub wideodomofon z wyjściem do zaczepu | Wpinam zaczep do dedykowanego wyjścia zgodnie z oznaczeniami i polaryzacją, jeśli jest wymagana | Małe i średnie instalacje, krótki odcinek przewodu, zaczep o umiarkowanym poborze prądu |
| Osobny przycisk wyjścia | Stosuję zasilacz dobrany do zaczepu i prowadzę impuls przez przycisk lub przekaźnik | Gdy system domofonowy nie ma wystarczającej wydajności albo ma pracować niezależnie |
| Kontroler dostępu lub czytnik | Łączę układ przez styk przekaźnikowy i trzymam się schematu COM, NO lub NC | Gdy drzwi mają współpracować z kartą, brelokiem, kodem albo harmonogramem dostępu |
W przewodach nie zgaduję, tylko sprawdzam wymagania modelu. W prostych zaczepach polaryzacja nie zawsze ma znaczenie, ale nie wolno tego zakładać z automatu, bo są też konstrukcje, w których biegunowość albo rodzaj napięcia mają znaczenie. Z praktycznego punktu widzenia stosuję 0,5 mm² przy krótszych odcinkach do około 30 m i 1,0 mm² przy trasach rzędu 30-100 m; przy dłuższych odcinkach trzeba już liczyć spadki napięcia, a nie liczyć na szczęście.
Jeśli przewód przechodzi przez skrzydło lub ościeżnicę, prowadzę go w sposób, który chroni przed przetarciem. Zawias z przejściem elektrycznym albo dobry przepust kablowy robią tu dużą różnicę. Przy samym podłączeniu pamiętam też o jednym prostym prawidle: instalację 230 V odłączam wcześniej, a nie „na chwilę”, bo przy zasilaczach i rozdzielaczach nie ma miejsca na improwizację.
Najczęstsze błędy, które powodują, że drzwi nie działają pewnie
Najwięcej usterek, które widzę po montażach, nie jest wcale awarią elektryczną. To zwykle suma drobnych niedociągnięć, które osobno wyglądają niewinnie, a razem powodują, że drzwi raz się otwierają, raz nie. Poniżej zebrałem błędy, które pojawiają się najczęściej.
- Zły wybór NC albo NO - instalacja działa odwrotnie niż trzeba albo wymaga ciągłego podawania napięcia, którego układ nie zapewnia.
- Za wysokie napięcie - cewka zaczepu może się przegrzewać albo ulec trwałemu uszkodzeniu.
- Za cienki przewód - napięcie spada na odcinku, a zaczep otwiera się tylko czasem albo z opóźnieniem.
- Brak regulacji języka zamka - drzwi niby są poprawnie podłączone, ale mechanicznie cały czas się klinują.
- Zabrudzenie pyłem, gipsem lub opiłkami - to klasyczny problem na budowie i podczas remontu, więc w trakcie prac lepiej zdemontować zaczep albo go dobrze osłonić.
- Montaż w strefie wilgoci i błota - przy drzwiach zewnętrznych i nisko osadzonych elementach ryzyko problemów rośnie bardzo szybko.
- Zasilanie ciągłe zamiast impulsowego - standardowy model nie zawsze jest do tego przeznaczony, więc trzeba sprawdzić, czy producent dopuszcza taki tryb pracy.
Moim zdaniem najgroźniejszy jest błąd z pozoru banalny: ktoś zakłada, że „12 V to 12 V” i nie patrzy, czy chodzi o AC, DC, czas impulsu i pobór prądu. W praktyce właśnie to najczęściej rozjeżdża całą instalację. Gdy te rzeczy są już uporządkowane, zostaje tylko sprawdzenie działania i drobna regulacja.
Jak sprawdzić i wyregulować układ po uruchomieniu
Po pierwszym uruchomieniu nie kończę pracy po jednym udanym kliknięciu. Robię serię testów, bo drzwi mają działać nie tylko „na stole”, ale też przy normalnym docisku skrzydła, przy lekkim przekoszeniu i po kilku kolejnych cyklach. Jeśli układ ma działać codziennie, musi przejść więcej niż jeden próbny impuls.
- Zamknij drzwi i sprawdź, czy język zamka wchodzi w zaczep bez ocierania.
- Podaj impuls otwarcia i zobacz, czy drzwi zwalniają natychmiast, bez konieczności dociskania klamki.
- Wykonaj co najmniej 10-15 cykli otwarcia i zamknięcia, także przy mocniej dociśniętym skrzydle.
- Jeśli otwarcie jest ciężkie, przesuń blachę montażową lub skoryguj położenie zaczepu, zamiast zwiększać siłę na siłę.
- Przy wyraźnym tarciu na styku zapadki i zaczepu użyj bardzo małej ilości smaru tylko tam, gdzie jest to potrzebne.
- Po kilku dniach użytkowania sprawdź, czy śruby się nie poluzowały i czy ościeżnica nie pracuje pod obciążeniem.
W praktyce największą różnicę robi cierpliwa regulacja. Jeśli zakres pracy języczka jest poprawny, a zamek nie jest przeciążony, drzwi otwierają się lekko i bez szarpania. To właśnie ten etap decyduje o tym, czy instalacja będzie komfortowa, czy stanie się źródłem ciągłych drobnych irytacji.
Co najbardziej przedłuża życie elektrozaczepu
Jeśli montuję taki układ dla siebie albo dla klienta, zawsze zostawiam niewielki zapas przewodu i miejsce na serwis. To drobiazg, który nic nie kosztuje na starcie, a później bardzo ułatwia poprawki. Z praktyki wiem też, że prostszy układ bywa pewniejszy niż przesadnie rozbudowana automatyka, zwłaszcza tam, gdzie drzwi nie pracują w trybie intensywnej kontroli dostępu.
- Dobieram zasilacz z zapasem mocy, a nie „na styk”, bo kilkadziesiąt procent rezerwy robi różnicę przy spadkach napięcia i pracy w gorszych warunkach.
- Prowadzę przewody tak, żeby nie ocierały się o ruchome elementy i nie łapały wilgoci.
- Nie zostawiam wnętrza ościeżnicy bez zabezpieczenia przed pyłem, wodą i zabrudzeniami po remoncie.
- Raz na jakiś czas sprawdzam dokręcenie śrub i stan styków, szczególnie w drzwiach zewnętrznych.
- Funkcję pamięci albo wyłącznik dzień/noc stosuję tylko wtedy, gdy faktycznie ułatwia użytkowanie, a nie po to, żeby układ był „bardziej rozbudowany”.
Jeśli miałbym wskazać jedną rzecz, która najczęściej odróżnia trwałą instalację od kłopotliwej, byłaby to konsekwencja w detalach: dobry dobór typu, porządne zasilanie, solidny montaż i cierpliwa regulacja. Gdy te cztery elementy są zrobione dobrze, elektrozaczep przestaje być problemem, a staje się po prostu wygodnym elementem drzwi. Jeśli chcesz, mogę też przygotować osobny schemat dla konkretnego układu: z domofonem, wideodomofonem, przyciskiem wyjścia albo zaczepem rewersyjnym.
