Kotwa chemiczna: Pręt gwintowany dobór i montaż bez błędów

Jako ekspert z wieloletnim doświadczeniem w branży budowlanej, wiem, że prawidłowe mocowanie to podstawa trwałości i bezpieczeństwa każdej konstrukcji. Ten kompleksowy poradnik ma za zadanie przeprowadzić Cię przez proces doboru i montażu kotwy chemicznej z prętem gwintowanym, pomagając uniknąć typowych błędów i zapewnić maksymalną siłę mocowania. Moim celem jest przekazanie wiedzy, która pozwoli Ci na pewne i profesjonalne wykonanie każdego zadania.

Czym jest kotwienie chemiczne i kiedy przewyższa tradycyjne kołki rozporowe?

Kotwienie chemiczne to technologia mocowania, która opiera się na zasadzie adhezji, czyli przylegania, a nie na tradycyjnym rozporze czy tarciu, jak w przypadku zwykłych kołków. W praktyce oznacza to, że specjalna żywica chemiczna, po wprowadzeniu do otworu i osadzeniu w niej pręta gwintowanego, tworzy z nim i z podłożem nierozerwalne, monolityczne połączenie. Kiedy więc warto sięgnąć po kotwę chemiczną? Przede wszystkim wtedy, gdy potrzebujesz maksymalnej nośności, zwłaszcza przy dużych obciążeniach statycznych i dynamicznych. Jest to również idealne rozwiązanie w materiałach o słabej strukturze, takich jak pustaki czy cegły dziurawki, gdzie tradycyjne kołki mogłyby uszkodzić podłoże lub nie zapewnić wystarczającej siły mocowania. Co więcej, kotwienie chemiczne nie generuje naprężeń w podłożu, co jest kluczowe w przypadku mocowania blisko krawędzi lub w delikatnych materiałach.

Budowa systemu: rola żywicy i pręta w tworzeniu nierozerwalnego mocowania

System kotwienia chemicznego to zgrany duet, w którym każdy element odgrywa kluczową rolę. Żywica chemiczna, po wymieszaniu swoich składników, wypełnia wszelkie nierówności w wywierconym otworze, tworząc idealne środowisko do zakotwienia. Kiedy wprowadzamy w nią pręt gwintowany, żywica wnika w jego gwinty, a po utwardzeniu tworzy z nim i z podłożem jednolitą, niezwykle wytrzymałą całość. To właśnie ta adhezja, połączona z mechanicznym zazębieniem się żywicy z gwintem pręta, gwarantuje maksymalną siłę i trwałość mocowania. Pręt gwintowany z kolei, dzięki swojej specjalnej konstrukcji i materiałowi, jest w stanie przenieść te ogromne siły na żywicę, a następnie na całą konstrukcję. Bez odpowiednio dobranego pręta, nawet najlepsza żywica nie spełni swojego zadania.

Jak perfekcyjnie dobrać pręt gwintowany do kotwy i podłoża?

Średnica i długość pręta: jak wymiary wpływają na wytrzymałość połączenia?

Właściwy dobór średnicy i długości pręta gwintowanego to absolutna podstawa, jeśli chcemy, aby nasze mocowanie było nie tylko trwałe, ale i bezpieczne. Pamiętaj, że średnica otworu montażowego musi być zawsze większa niż średnica pręta gwintowanego. To kluczowa zasada, która pozwala żywicy na prawidłowe rozprowadzenie się i stworzenie optymalnego połączenia. Zbyt mały otwór uniemożliwi prawidłowe wypełnienie żywicą, a zbyt duży osłabi nośność. Długość pręta natomiast bezpośrednio wpływa na głębokość zakotwienia, a co za tym idzie na nośność całego mocowania. Im głębiej pręt jest zakotwiony, tym większe obciążenia może przenieść.

• Dla prętów o średnicy do 16 mm, otwór powinien być o 2 mm większy.
• Dla prętów o średnicy powyżej 16 mm, otwór powinien być o 4 mm większy.

Klasa wytrzymałości stali (5.8 vs 8.8): kiedy potrzebujesz pancernej wytrzymałości?

Klasa wytrzymałości stali, oznaczana cyframi (np. 5.8, 8.8, 10.9), to nic innego jak informacja o tym, jak "pancerny" jest nasz pręt. Pierwsza cyfra (np. 5 z 5.8) pomnożona przez 100 daje nam wartość wytrzymałości na rozciąganie w MPa (500 MPa). Druga cyfra (np. 8 z 5.8) pomnożona przez pierwszą cyfrę i przez 10, daje nam wartość granicy plastyczności (0.8 * 500 MPa = 400 MPa). W praktyce, im wyższe te liczby, tym większe obciążenia pręt jest w stanie przenieść bez trwałego odkształcenia czy zerwania. Pręty klasy 5.8 są wystarczające do wielu standardowych zastosowań, ale gdy mówimy o mocowaniu ciężkich konstrukcji stalowych, balustrad narażonych na duże siły, czy elementów poddawanych obciążeniom dynamicznym, zdecydowanie powinniśmy sięgać po pręty klasy 8.8, a nawet 10.9. To inwestycja w bezpieczeństwo i niezawodność.

Materiał ma znaczenie: stal ocynkowana czy nierdzewna A4 co wybrać do zastosowań zewnętrznych?

Wybór materiału pręta gwintowanego jest tak samo ważny, jak jego klasa wytrzymałości, szczególnie gdy mocowanie ma być narażone na działanie czynników zewnętrznych. Stal ocynkowana jest dobrym i ekonomicznym wyborem do zastosowań wewnętrznych, w suchych warunkach. Jednak gdy tylko pojawia się wilgoć, ryzyko korozji znacząco wzrasta. Dlatego do zastosowań zewnętrznych, w środowiskach wilgotnych, narażonych na deszcz, śnieg czy nawet mgłę solną (np. w pobliżu morza), stal nierdzewna, zwłaszcza klasy A4, jest absolutnie niezbędna. Stal A4, znana również jako stal kwasoodporna, oferuje doskonałą odporność na korozję, co gwarantuje długowieczność i bezpieczeństwo mocowania w trudnych warunkach. Pamiętaj, że oszczędność na materiale pręta może w przyszłości skutkować poważnymi problemami.

Dobór pręta do rodzaju żywicy: poliestrowej, winyloestrowej czy epoksydowej?

Dobór pręta jest nierozerwalnie związany z wyborem żywicy chemicznej. Różne żywice mają różne właściwości, które determinują ich zastosowanie i wymagania wobec pręta.

• Żywice poliestrowe: Są to najpopularniejsze i najbardziej uniwersalne żywice. Charakteryzują się szybkim wiązaniem i są odpowiednie do średnich obciążeń. Idealnie sprawdzają się w podłożach pełnych i otworowych. Do żywic poliestrowych zazwyczaj wystarczają pręty klasy 5.8, chyba że obciążenia są wyjątkowo wysokie.
• Żywice winyloestrowe: Przeznaczone do średnich i wysokich obciążeń. Wyróżniają się dobrą odpornością na wilgoć i chemikalia, co czyni je dobrym wyborem do zastosowań zewnętrznych i w środowiskach agresywnych. W ich przypadku często stosuje się pręty klasy 8.8, zwłaszcza w połączeniu ze stalą nierdzewną.
• Żywice epoksydowe: To absolutna czołówka pod względem parametrów nośności. Są przeznaczone do największych obciążeń konstrukcyjnych, odporne na ogień i warunki sejsmiczne. Mają najdłuższy czas wiązania, ale zapewniają niezrównaną wytrzymałość. Do żywic epoksydowych zawsze rekomenduję pręty o najwyższych klasach wytrzymałości, np. 8.8 lub 10.9.
• Żywice hybrydowe: Łączą w sobie cechy różnych żywic, co czyni je bardzo uniwersalnymi. Są przeznaczone do dużych obciążeń, a wiele z nich może być stosowanych nawet w podłożach wilgotnych i zalanych wodą. Do żywic hybrydowych należy dobierać pręty o wysokiej klasie wytrzymałości, adekwatnej do specyfiki danego produktu.

Instrukcja montażu krok po kroku: gwarancja pewnego i bezpiecznego mocowania

Krok 1: Przygotowanie otworu najważniejszy etap, którego nie możesz pominąć

Przygotowanie otworu to fundament każdego udanego mocowania chemicznego. Właśnie na tym etapie najczęściej popełniane są błędy, które później skutkują znacznym obniżeniem nośności, a nawet całkowitym brakiem trzymania kotwy. Pamiętaj, że otwór musi być nie tylko odpowiedniej średnicy i głębokości, ale przede wszystkim idealnie czysty.

Jaką średnicę wiertła dobrać do pręta M8, M10, M12, M16?

Prawidłowy dobór średnicy wiertła jest kluczowy dla zapewnienia optymalnej ilości żywicy wokół pręta, co bezpośrednio przekłada się na nośność. Zawsze stosuj zasadę, że otwór powinien być o 2 mm lub 4 mm większy niż średnica pręta.

Głębokość wiercenia w betonie, cegle i pustaku sprawdzone zasady

Głębokość wiercenia powinna być zawsze o około 1 cm większa niż planowana głębokość zakotwienia pręta. Daje to margines na ewentualne nierówności w otworze i zapewnia, że pręt zostanie całkowicie zanurzony w żywicy. Przykładowo, dla kotew w betonie minimalna głębokość zakotwienia to często 10 cm, co oznacza, że otwór powinien mieć co najmniej 11 cm. W przypadku cegły perforowanej, gdzie struktura jest bardziej delikatna, zalecane głębokości to zazwyczaj 6-8 cm, więc otwór powinien być odpowiednio głębszy.

Wiercenie bez udaru kiedy jest absolutnie konieczne?

Wiercenie bez udaru jest absolutnie konieczne w materiałach otworowych, takich jak pustaki, cegła dziurawka czy beton komórkowy. Użycie udaru w tych materiałach może spowodować uszkodzenie ich wewnętrznej struktury, co prowadzi do powiększenia otworu i uniemożliwia prawidłowe zakotwienie żywicy. W efekcie kotwa nie będzie trzymać lub jej nośność zostanie drastycznie zredukowana. Wiercenie bez udaru pozwala na uzyskanie czystego i precyzyjnego otworu, co jest kluczowe dla skuteczności mocowania.

Krok 2: Czyszczenie, które decyduje o wszystkim metoda 4x4x4

Pozwolę sobie to powtórzyć: czyszczenie otworu to najważniejszy i najczęściej pomijany etap montażu kotwy chemicznej! Niedokładne usunięcie pyłu i zwiercin może zredukować nośność mocowania nawet o 30-40%. To właśnie ten błąd jest odpowiedzialny za większość przypadków, gdy kotwa "nie trzyma". Aby zapewnić maksymalną siłę połączenia, stosuj sprawdzoną metodę 4x4x4:

1. 4x przedmuchanie: Za pomocą pompki ręcznej lub sprężarki przedmuchaj otwór co najmniej cztery razy, aby usunąć luźny pył.
2. 4x szczotkowanie: Użyj specjalnego wyciora (szczotki do czyszczenia otworów) o odpowiedniej średnicy i wyszczotkuj otwór co najmniej cztery razy, wykonując ruchy obrotowe i posuwisto-zwrotne.
3. 4x ponowne przedmuchanie: Po szczotkowaniu ponownie przedmuchaj otwór cztery razy, aby usunąć resztki pyłu, które zostały oderwane przez szczotkę.

Aż 9 na 10 przypadków, gdy kotwa chemiczna "nie trzyma", wynika z błędów montażowych, a nie z wady produktu.

Krok 3: Aplikacja żywicy jak uniknąć podstawowych błędów?

Prawidłowa aplikacja żywicy chemicznej to kolejny kluczowy element, który wymaga precyzji. Zawsze używaj pistoletu do wyciskania, który zapewni równomierne dozowanie. Pamiętaj, aby przed rozpoczęciem montażu sprawdzić datę ważności żywicy i upewnić się, że temperatura otoczenia jest zgodna z zaleceniami producenta.

Dlaczego pierwsze 10 cm mieszanki zawsze wyrzucamy?

To bardzo ważna zasada! Pierwsze 10 cm żywicy, które wyciśniesz z kartusza, należy bezwzględnie wyrzucić "na stratę". Dlaczego? Ponieważ w tym początkowym odcinku żywica nie jest jeszcze prawidłowo wymieszana. Dopiero po wyciśnięciu tej porcji uzyskasz jednolity kolor mieszanki, co świadczy o tym, że składniki żywicy (żywica i utwardzacz) zostały aktywowane i są gotowe do użycia. Użycie niewymieszanej żywicy spowoduje, że kotwa nigdy nie osiągnie deklarowanej nośności.

Ile żywicy wstrzyknąć do otworu w podłożu pełnym?

W przypadku podłoży pełnych (np. beton, cegła pełna) żywicę należy wstrzyknąć do otworu od spodu, wypełniając go na około 2/3 do 3/4 jego objętości. Dlaczego od spodu? Aby uniknąć powstawania pęcherzy powietrza, które mogłyby osłabić połączenie. Wyciskając żywicę od dołu, wypychasz powietrze z otworu, zapewniając pełne wypełnienie. Zbyt mała ilość żywicy to oczywiście mniejsza nośność, ale zbyt duża również nie jest wskazana, bo nadmiar będzie wypływał, utrudniając pracę.

Krok 4: Osadzanie pręta gwintowanego technika ruchu obrotowego

Po aplikacji żywicy, nadszedł czas na osadzenie pręta gwintowanego. Pamiętaj, aby wprowadzać pręt do otworu ruchem obrotowym. Ta technika ma kluczowe znaczenie, ponieważ zapewnia równomierne rozprowadzenie żywicy wokół całego pręta i eliminuje wszelkie pęcherze powietrza, które mogłyby pozostać w otworze. Dzięki ruchowi obrotowemu żywica dokładnie wnika w gwint pręta, tworząc maksymalnie silne i szczelne połączenie. Po osadzeniu pręta, upewnij się, że jest on wyśrodkowany i pozostaw go w tej pozycji aż do pełnego utwardzenia żywicy.

Krok 5: Czas utwardzania dlaczego cierpliwość jest kluczem do pełnej nośności?

Cierpliwość to cnota, a w przypadku kotew chemicznych gwarancja pełnej nośności. Należy bezwzględnie przestrzegać czasów wiązania żywicy podanych przez producenta. To nie są sugestie, lecz precyzyjne wytyczne, które decydują o tym, czy mocowanie osiągnie swoją deklarowaną wytrzymałość. Zbyt wczesne obciążenie elementu to jeden z najczęstszych błędów, który prowadzi do uszkodzenia połączenia.

Jak temperatura otoczenia wpływa na szybkość wiązania żywicy?

Temperatura otoczenia ma ogromny wpływ na szybkość wiązania żywicy. Im wyższa temperatura, tym krótszy czas utwardzania, i odwrotnie. W niskich temperaturach proces wiązania może się znacząco wydłużyć. Co więcej, montaż w temperaturze poniżej +5°C może nawet trzykrotnie wydłużyć czas utwardzania żywicy. Zawsze sprawdzaj tabelę czasów wiązania na opakowaniu produktu i dostosuj się do panujących warunków. Niekiedy konieczne jest ogrzanie kartusza z żywicą przed użyciem, aby zapewnić optymalne warunki reakcji.

Kiedy można bezpiecznie obciążyć zamocowany element?

Zamocowany element można bezpiecznie obciążyć dopiero po całkowitym utwardzeniu żywicy, zgodnie z zaleceniami producenta. Wcześniejsze obciążenie, nawet niewielkie, może spowodować mikrouszkodzenia w strukturze żywicy, co trwale obniży jej nośność i sprawi, że mocowanie nie będzie tak wytrzymałe, jak powinno. Pamiętaj, że pełna wytrzymałość kotwy osiągana jest dopiero po zakończeniu procesu chemicznego utwardzania. Nie spiesz się bezpieczeństwo i trwałość są najważniejsze.

Montaż w problematycznych podłożach: niezawodne techniki dla pustaków i cegły dziurawki

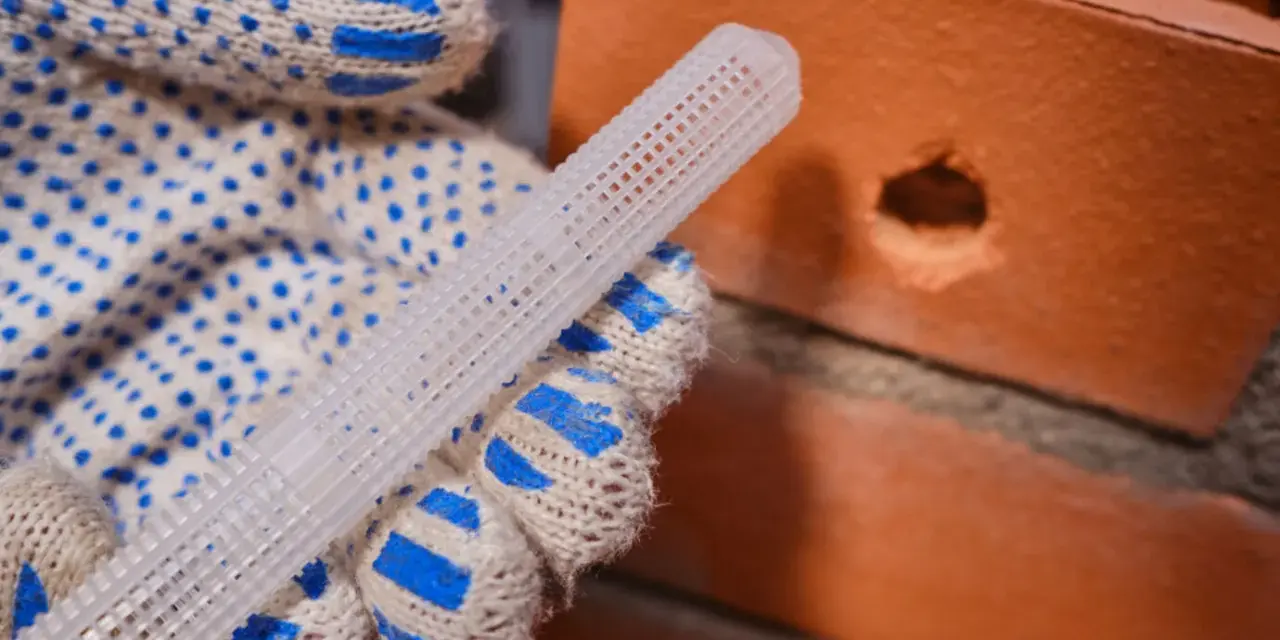

Rola tulei siatkowej Twój niezbędnik przy mocowaniu w pustych przestrzeniach

W przypadku mocowania w materiałach otworowych, takich jak pustaki, cegła dziurawka czy bloczki z betonu komórkowego, tuleje siatkowe są absolutnie niezbędne. Bez nich żywica, zamiast stworzyć solidne połączenie, po prostu rozpłynęłaby się w pustych przestrzeniach materiału, nie zapewniając żadnej nośności. Tuleja siatkowa pełni dwie kluczowe funkcje: po pierwsze, zapobiega niekontrolowanemu rozpływaniu się żywicy, utrzymując ją w obrębie otworu. Po drugie, centrowanie pręta w otworze, co jest niezwykle ważne dla równomiernego rozłożenia sił. Żywica, po wstrzyknięciu do tulei, przenika przez jej otwory, tworząc "grzybki" w pustych przestrzeniach, które mechanicznie blokują się w materiale.

Jak prawidłowo dozować żywicę i osadzić pręt z użyciem tulei?

Montaż z użyciem tulei siatkowej wymaga nieco innej techniki aplikacji żywicy. Najpierw umieść tuleję siatkową w wywierconym otworze. Następnie, podobnie jak w przypadku podłoży pełnych, wstrzyknij żywicę do tulei siatkowej, zaczynając od jej dna. Wypełnij tuleję od spodu, aż żywica zacznie wypływać z jej górnej części. Pamiętaj, aby żywica była prawidłowo wymieszana (wyrzuć pierwsze 10 cm!). Dopiero wtedy, ruchem obrotowym, wprowadź pręt gwintowany do wypełnionej tulei. Żywica zostanie wypchnięta przez otwory w tulei, tworząc wspomniane "grzybki" i zapewniając solidne zakotwienie. Upewnij się, że pręt jest wyśrodkowany i pozostaw go do pełnego utwardzenia.

Najczęstsze błędy montażowe i ich konsekwencje: dlaczego kotwa chemiczna nie trzyma?

Jako praktyk, wielokrotnie widziałem, jak drobne zaniedbania na etapie montażu prowadziły do poważnych problemów. Pamiętaj, że kotwa chemiczna to system, który wymaga precyzji. Oto najczęstsze błędy, których należy unikać:

Brudny otwór: cichy zabójca nośności Twojego mocowania

To błąd numer jeden i niestety, najczęściej popełniany. Niedokładne oczyszczenie otworu z pyłu, zwiercin i innych zanieczyszczeń to cichy zabójca nośności. Żywica nie jest w stanie prawidłowo związać się z zapylonym podłożem, co prowadzi do drastycznego obniżenia siły mocowania, nawet o 30-40%. W skrajnych przypadkach kotwa może po prostu wysunąć się z otworu pod obciążeniem. Zawsze stosuj metodę 4x4x4 to podstawa.

Zbyt szybkie obciążenie: jak niszczysz połączenie, zanim zdążyło powstać?

Wiem, że czas to pieniądz, ale w przypadku kotew chemicznych pośpiech jest złym doradcą. Obciążenie zamocowanego elementu przed pełnym utwardzeniem żywicy chemicznej to prosty przepis na katastrofę. Żywica, która nie osiągnęła jeszcze pełnej wytrzymałości, pod wpływem obciążenia ulega uszkodzeniu, a jej struktura zostaje naruszona. W efekcie mocowanie traci deklarowaną nośność i staje się niebezpieczne. Zawsze czekaj na pełne utwardzenie, zgodnie z zaleceniami producenta i uwzględniając temperaturę otoczenia.

Niewłaściwy dobór komponentów: skutki użycia złej żywicy lub pręta

Wybór "na oko" to kolejny błąd, który może mieć poważne konsekwencje. Użycie niewłaściwego rodzaju żywicy (np. poliestrowej zamiast epoksydowej do ciężkich konstrukcji), pręta o zbyt niskiej klasie wytrzymałości, czy materiału nieodpornego na korozję w trudnych warunkach, to prosta droga do problemów. Każde zastosowanie ma swoje specyficzne wymagania, a niewłaściwy dobór komponentów może skutkować nie tylko brakiem nośności, ale także przyspieszoną korozją, a w konsekwencji awarią całej konstrukcji.

Przeterminowana żywica: czy data ważności na opakowaniu to tylko sugestia?

Data ważności na opakowaniu żywicy chemicznej to nie jest sugestia, lecz bezwzględne wskazanie producenta. Przeterminowana żywica traci swoje właściwości wiążące. Składniki mogą nie reagować prawidłowo, co uniemożliwi jej utwardzenie lub sprawi, że osiągnie jedynie ułamek deklarowanej nośności. Użycie takiej żywicy to ogromne ryzyko i pewność, że mocowanie nie będzie spełniać swojej funkcji. Zawsze sprawdzaj datę ważności przed użyciem i nigdy nie ryzykuj, używając przeterminowanych produktów.

Praktyczne zastosowania: gdzie kotwienie chemiczne z prętem sprawdza się najlepiej?

Kotwienie chemiczne z prętem gwintowanym to niezwykle wszechstronne rozwiązanie, które znajduje zastosowanie w wielu obszarach budownictwa. Jego niezawodność i wysoka nośność sprawiają, że jest to często wybierana metoda przez profesjonalistów. Oto kilka przykładów, gdzie ten system sprawdza się najlepiej:

Montaż balustrad, barierek i poręczy na balkonach i tarasach

Mocowanie balustrad, barierek i poręczy to jedno z najczęstszych zastosowań kotew chemicznych. Dzięki nim można uzyskać niezwykle stabilne i estetyczne połączenie, które jest odporne na drgania i duże obciążenia boczne. Brak naprężeń rozporowych w podłożu jest tu kluczowy, zwłaszcza przy mocowaniu blisko krawędzi płyt balkonowych, gdzie tradycyjne kołki mogłyby spowodować pęknięcia. Wybierając odpowiednią żywicę i pręt ze stali nierdzewnej, zapewniamy długowieczność i bezpieczeństwo konstrukcji narażonej na warunki atmosferyczne.

Mocowanie ciężkich konstrukcji stalowych, wsporników i belek

Gdy w grę wchodzą naprawdę duże obciążenia, kotwa chemiczna z prętem gwintowanym jest niezastąpiona. Mam na myśli mocowanie ciężkich konstrukcji stalowych, takich jak słupy, belki, wsporniki czy elementy maszyn. W takich przypadkach wymagana jest maksymalna wytrzymałość i pewność połączenia, którą zapewniają żywice epoksydowe lub wysokiej klasy winyloestrowe w połączeniu z prętami o najwyższej klasie wytrzymałości (np. 8.8 lub 10.9). To rozwiązanie pozwala na bezpieczne przenoszenie ogromnych sił, gwarantując stabilność i bezpieczeństwo całej konstrukcji.

Przeczytaj również: Cena kotew do kamienia elewacyjnego: Jak nie przepłacić?

Instalacja markiz, klimatyzatorów i anten satelitarnych na elewacji

Montaż elementów na elewacjach budynków, takich jak markizy, jednostki zewnętrzne klimatyzatorów czy anteny satelitarne, również często wymaga użycia kotew chemicznych. Dzięki nim można mocować te elementy pewnie i bezpiecznie, niezależnie od rodzaju podłoża czy to beton, cegła pełna, czy pustak. W przypadku pustaków, jak już wspominałem, kluczowe jest użycie tulei siatkowych. Kotwienie chemiczne zapewnia nie tylko wysoką nośność, ale także odporność na wibracje i zmienne warunki atmosferyczne, co jest niezwykle ważne dla trwałości i bezpieczeństwa zamocowanych urządzeń.
