Wymiary rusztowań rurowych: Warszawskie czy złączkowe? Wybierz mądrze!

Wybór odpowiedniego rusztowania to jedna z kluczowych decyzji na placu budowy, a jego wymiary mają fundamentalne znaczenie nie tylko dla efektywności pracy, ale przede wszystkim dla bezpieczeństwa. W tym artykule, jako Krystian Andrzejewski, przeprowadzę Cię przez świat precyzyjnych danych technicznych dotyczących najpopularniejszych w Polsce rusztowań rurowych warszawskiego i rurowo-złączkowego. Zrozumienie tych informacji pozwoli Ci świadomie dobrać konstrukcję, która spełni Twoje oczekiwania i zapewni zgodność z obowiązującymi przepisami.

Dlaczego precyzyjne wymiary rusztowania to fundament bezpieczeństwa?

Z mojego doświadczenia wynika, że ignorowanie szczegółów technicznych w kwestii wymiarów rusztowań to jeden z najczęstszych, a zarazem najgroźniejszych błędów. Dokładne wymiary rusztowania są absolutnie krytyczne dla bezpieczeństwa pracy, stabilności całej konstrukcji oraz jej zgodności z obowiązującymi przepisami. Każdy milimetr ma tu znaczenie. Błędy w doborze wymiarów, czy to zbyt wąskie podesty, niestabilna podstawa, czy niewłaściwy rozstaw elementów, mogą prowadzić do poważnych wypadków, a nawet katastrof budowlanych. To nie tylko kwestia kar finansowych, ale przede wszystkim ludzkiego zdrowia i życia.

Rusztowanie rurowe, czyli jakie? Kluczowe rozróżnienie na start

Zanim zagłębimy się w konkretne wymiary, musimy jasno zdefiniować, czym w kontekście polskiego rynku są "rusztowania rurowe". To pojęcie, choć brzmi ogólnie, w praktyce odnosi się głównie do dwóch fundamentalnie różnych systemów, które warto rozróżnić już na samym początku:

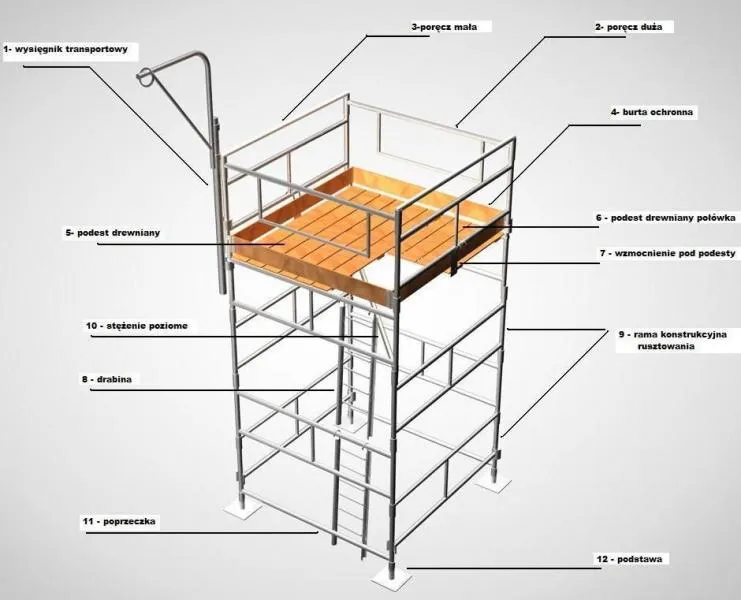

• Rusztowania warszawskie (kolumnowe): Są to najpopularniejsze rusztowania do mniejszych prac remontowych i budowlanych. Ich główną cechą jest prostota i szybkość montażu, wynikająca z zastosowania gotowych, spawanych ramek. To właśnie o nich najczęściej myślimy, mówiąc o "rusztowaniach rurowych" w kontekście indywidualnych użytkowników i drobnych firm.

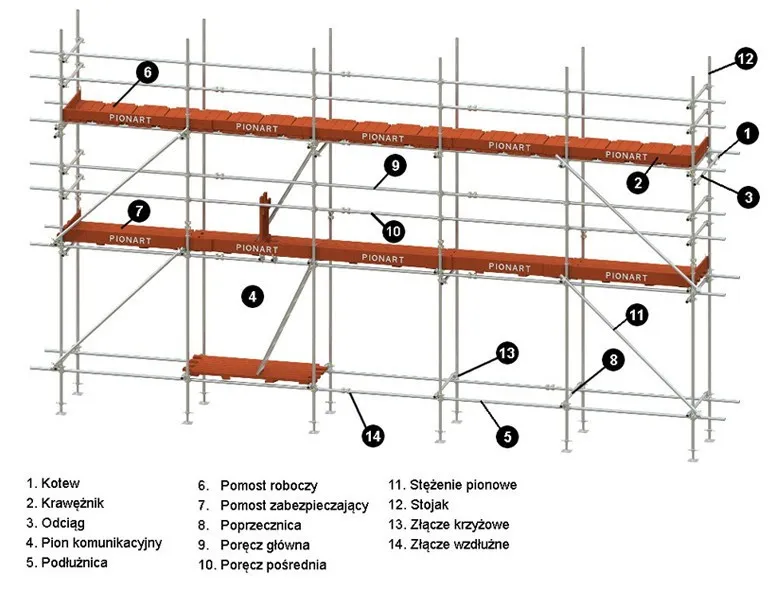

• Rusztowania rurowo-złączkowe: Ten system jest znacznie bardziej uniwersalny i elastyczny, choć jego montaż jest bardziej pracochłonny. Składa się z pojedynczych rur i specjalnych złączy, co pozwala na tworzenie niemal dowolnych, skomplikowanych i dopasowanych do nietypowych kształtów konstrukcji. Jest to rozwiązanie preferowane przy dużych i wymagających projektach.

Pamiętajmy, że choć oba systemy bazują na elementach rurowych, ich filozofia konstrukcji i wymiary są zupełnie inne.

Rusztowanie warszawskie: precyzyjne wymiary najpopularniejszego systemu

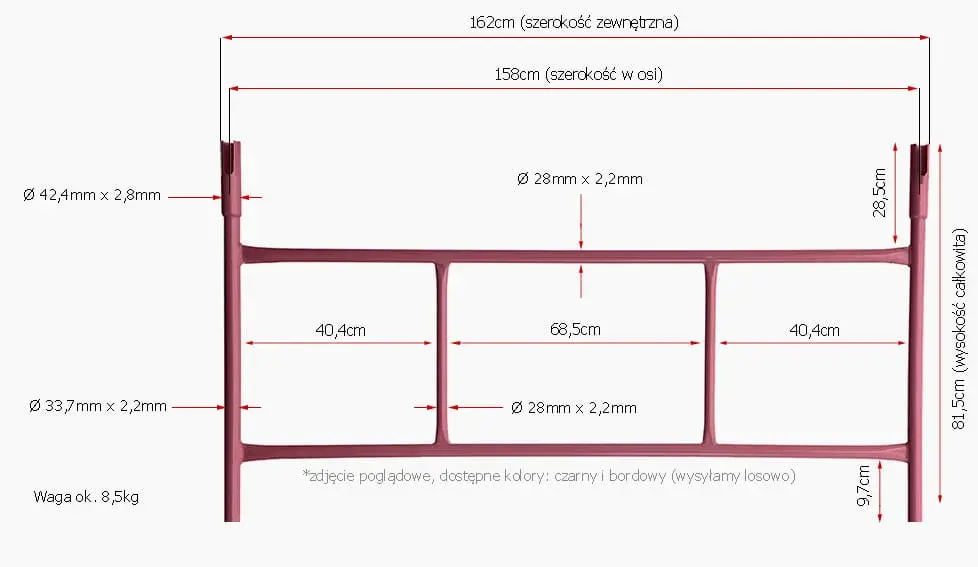

Standardowa ramka "warszawska" pod lupą: szerokość, wysokość i średnice

Rusztowanie warszawskie to system, w którym kluczowym elementem jest pojedyncza, spawana ramka. Jej wymiary są dość standaryzowane, choć mogą się nieznacznie różnić w zależności od producenta. Oto najważniejsze z nich, które powinieneś znać:

• Szerokość zewnętrzna: Najczęściej spotykana to około 158 cm do 163 cm. Jest to wymiar mierzony od zewnętrznej krawędzi jednego pionowego stojaka do drugiego.
• Wysokość całkowita: Standardowa wysokość pojedynczej ramki wynosi około 81,5 cm do 87 cm. Ta wysokość decyduje o skoku pionowym rusztowania.
• Szerokość robocza (w osi): To wymiar mierzony w osi rur pionowych, wynoszący około 150 cm do 155 cm. Jest on kluczowy przy doborze podestów.
• Średnica rury pionowej (stojaka): Zazwyczaj wynosi 33,7 mm. To te rury przenoszą główne obciążenia pionowe.
• Średnica rury poziomej (rygla): Standardowo spotyka się rury o średnicy 25 mm lub 32 mm, które usztywniają konstrukcję i służą jako punkty podparcia dla podestów.

Znajomość tych wymiarów jest niezbędna do prawidłowego planowania i montażu.

Wymiar zewnętrzny a oś robocza: na co wpływa ta różnica?

Wspomniałem o dwóch szerokościach ramki warszawskiej: zewnętrznej i w osi roboczej. Ta różnica, choć pozornie niewielka, ma istotne znaczenie praktyczne. Wymiar zewnętrzny (ok. 158-163 cm) to całkowita szerokość ramki. Natomiast wymiar w osi roboczej (ok. 150-155 cm) to odległość między osiami pionowych rur, na których opierają się podesty robocze. To właśnie ten drugi wymiar determinuje efektywną długość podestów, które muszą pasować do rozstawu rur. Niewłaściwy dobór podestów może prowadzić do ich niestabilnego ułożenia, a co za tym idzie, do zagrożenia dla pracowników. Zawsze upewnij się, że podesty, których używasz, są kompatybilne z wymiarem w osi roboczej Twoich ramek.

Jak wymiary ramki przekładają się na wysokość i szerokość całej konstrukcji?

Łączenie standardowych ramek rusztowania warszawskiego jest proste i intuicyjne, ale musimy pamiętać, jak wpływa to na wymiary całej konstrukcji. Każda kolejna ramka dodaje do wysokości rusztowania około 80-87 cm. Oznacza to, że jeśli potrzebujesz rusztowania o wysokości 4 metrów, będziesz musiał połączyć ze sobą około 5 ramek. Długość rusztowania jest również modułowa każda kolejna sekcja (złożona z dwóch ramek) dodaje około 1,5 metra długości. Warto jednak pamiętać, że choć wysokość pojedynczej ramki to około 80 cm, platformy robocze zazwyczaj umieszcza się co 2-3 ramki, aby uzyskać komfortową wysokość pracy, np. co 160-240 cm. To pozwala na elastyczne dostosowanie poziomu pracy do potrzeb.

Wymiary podestów roboczych: ile miejsca do pracy zapewnia rusztowanie warszawskie?

Komfort i bezpieczeństwo pracy na rusztowaniu w dużej mierze zależą od szerokości pomostów roboczych. W rusztowaniach warszawskich standardowo stosuje się dwa podesty, każdy o szerokości około 30 cm. Daje to łączną szerokość roboczą wynoszącą około 60 cm. Jest to minimalna szerokość, która zgodnie z przepisami BHP jest dopuszczalna dla pomostów roboczych. Taka szerokość pozwala na swobodne poruszanie się jednej osoby z podstawowymi narzędziami. Jeśli jednak planujesz prace wymagające większej przestrzeni, np. składowanie materiałów, czy pracę dwóch osób jednocześnie, musisz wziąć pod uwagę, że 60 cm może okazać się niewystarczające. W takich sytuacjach warto rozważyć inne systemy rusztowań lub odpowiednio zaplanować logistykę pracy.

Rusztowanie rurowo-złączkowe: elastyczność wymiarów dla złożonych projektów

Średnica i grubość ścianki rury: norma, która gwarantuje wytrzymałość

W systemach rurowo-złączkowych nie ma gotowych ramek, a konstrukcja jest budowana z pojedynczych rur. Dlatego kluczowe są tu wymiary samych rur. Standardowa i najczęściej stosowana średnica zewnętrzna rur stalowych to 48,3 mm, z grubością ścianki wynoszącą 3,2 mm. Te parametry nie są przypadkowe są one zgodne z normami branżowymi i mają fundamentalne znaczenie dla wytrzymałości i bezpieczeństwa całej konstrukcji. Rury o takich wymiarach zapewniają odpowiednią nośność i sztywność, co jest niezbędne, zwłaszcza przy budowaniu wysokich i silnie obciążonych rusztowań. Odstępstwa od tych standardów mogą prowadzić do osłabienia konstrukcji i poważnych zagrożeń.

Standardowe długości rur a możliwości konstrukcyjne

Jedną z największych zalet rusztowań rurowo-złączkowych jest ich elastyczność, która wynika z dostępności rur w różnych długościach. Na rynku znajdziesz rury o standardowych długościach, takich jak:

• 1 metr
• 1,5 metra
• 2 metry
• 2,5 metra
• 3 metry
• 4 metry

Ten szeroki wybór długości pozwala na niezwykłą swobodę w projektowaniu i budowaniu rusztowań, które idealnie dopasują się do niemal każdego kształtu obiektu. Niezależnie od tego, czy potrzebujesz krótkich sekcji do obudowania zaokrąglonych elementów, czy długich rur do stworzenia rozległych pomostów, system rurowo-złączkowy daje Ci narzędzia do realizacji nawet najbardziej skomplikowanych projektów. To właśnie ta elastyczność wymiarowa sprawia, że jest to system wybierany do nietypowych i wymagających konstrukcji.

Jak projektuje się siatkę wymiarową? Kluczowe zasady rozstawu stojaków i rygli

W przeciwieństwie do rusztowań warszawskich, w systemie rurowo-złączkowym nie ma stałych wymiarów "ramy". Siatka wymiarowa, czyli rozstaw stojaków (pionowych rur) i rygli (poziomych rur), jest projektowana indywidualnie dla każdego rusztowania. Decydują o tym czynniki takie jak:

• Projekt techniczny rusztowania: Każda złożona konstrukcja wymaga indywidualnego projektu, który określa optymalne rozstawy.
• Przewidywane obciążenie: Im większe obciążenie, tym gęstsza musi być siatka, aby zapewnić odpowiednią nośność.
• Normy i przepisy: Muszą być przestrzegane minimalne wymagania dotyczące stabilności i bezpieczeństwa.

Dla typowych prac elewacyjnych, gdzie obciążenia są umiarkowane, często stosuje się rozstawy stojaków w zakresie od 1,5 metra do 2,5 metra. Jednak w przypadku cięższych prac, rozstaw ten może być znacznie mniejszy. To pokazuje, jak ważne jest, aby projektowanie rusztowania rurowo-złączkowego powierzyć doświadczonym specjalistom, którzy uwzględnią wszystkie te czynniki.

Wymiary rusztowań a przepisy: co mówią polskie normy i prawo?

Dokumentacja Techniczno-Ruchowa (DTR): Twoja "instrukcja obsługi" wymiarów

Jako ekspert, zawsze podkreślam, że Dokumentacja Techniczno-Ruchowa (DTR) jest absolutnie kluczowym dokumentem dla każdego rusztowania. To Twoja "instrukcja obsługi", która zawiera wszystkie niezbędne informacje o danej konstrukcji. DTR określa nie tylko dopuszczalne wymiary rusztowania, ale także maksymalne obciążenia, zasady montażu, demontażu, użytkowania oraz konserwacji. Ignorowanie DTR to prosta droga do wypadku i poważnych konsekwencji prawnych. Zawsze upewnij się, że masz dostęp do DTR dla rusztowania, którego używasz, i że wszyscy pracownicy są z nią zapoznani.

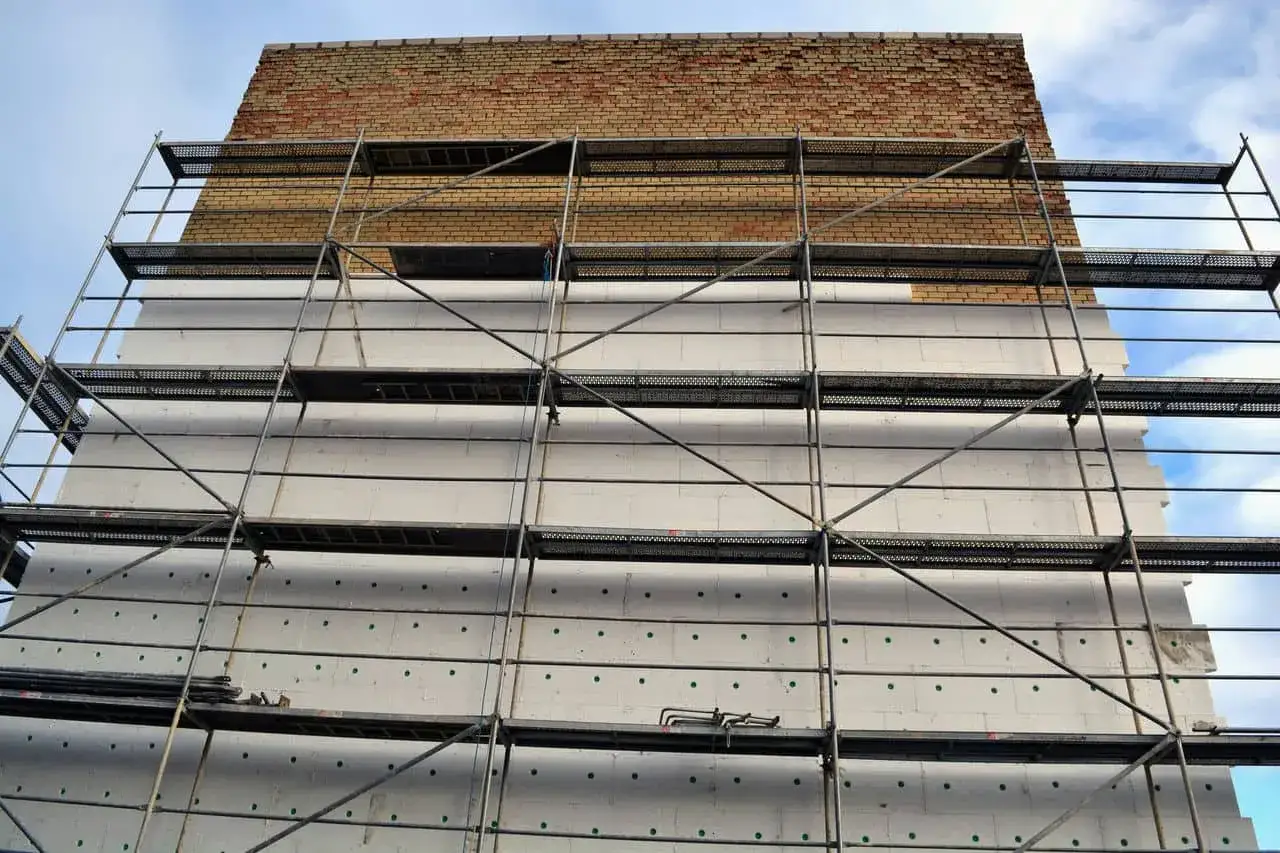

Kiedy wymiary rusztowania wymuszają kotwienie? Zasada 4:1 w praktyce

Stabilność rusztowania to podstawa bezpieczeństwa. Polskie przepisy jasno określają, kiedy rusztowanie musi być zakotwione do stałych elementów budynku. Kluczowa jest tu tak zwana zasada 4:1. Mówi ona, że jeśli wysokość rusztowania przekracza czterokrotność jego mniejszego wymiaru podstawy, to konstrukcja musi zostać zakotwiona. Na przykład, jeśli najmniejszy wymiar podstawy rusztowania wynosi 1,5 metra, to już po przekroczeniu 6 metrów wysokości (4 x 1,5 m) rusztowanie musi być stabilnie przymocowane do ściany. Zaniedbanie kotwienia, zwłaszcza przy wysokich konstrukcjach, jest niezwykle niebezpieczne i może prowadzić do przewrócenia się rusztowania, szczególnie w warunkach silnego wiatru.

Minimalna szerokość pomostów roboczych według norm BHP

Przepisy Bezpieczeństwa i Higieny Pracy (BHP) precyzyjnie określają minimalną szerokość pomostów roboczych, aby zapewnić pracownikom bezpieczne i komfortowe warunki. Zgodnie z normami, minimalna szerokość pomostu roboczego powinna wynosić 60 cm. Jak już wspomniałem, w rusztowaniach warszawskich standardowo stosuje się dwa podesty po około 30 cm, co daje łączną szerokość 60 cm. Oznacza to, że rusztowania warszawskie, pod tym względem, spełniają wymogi BHP. Jednakże, jeśli planujesz prace wymagające większej swobody ruchów, transportu dużych narzędzi czy materiałów, warto rozważyć szersze pomosty, dostępne w innych systemach rusztowań lub w specjalnych konfiguracjach.

Jak dobrać rusztowanie: wymiary a specyfika prac budowlanych

Prace elewacyjne: jaka szerokość zapewni komfort i miejsce na materiały?

Przy pracach elewacyjnych, takich jak tynkowanie, malowanie czy ocieplanie, szerokość rusztowania ma kluczowe znaczenie. Potrzebujesz nie tylko miejsca do swobodnego poruszania się, ale także przestrzeni na materiały (np. wiadra z zaprawą, płyty styropianu) i narzędzia. Rusztowanie warszawskie, z jego 60 cm szerokością roboczą, może być wystarczające do prostych prac malarskich. Jednakże, jeśli planujesz ocieplanie czy tynkowanie, gdzie potrzebujesz więcej miejsca na materiały i swobodniejszy ruch, rusztowania rurowo-złączkowe z możliwością stworzenia szerszych pomostów (np. 90-120 cm) będą znacznie bardziej komfortowe i efektywne. Zawsze zastanów się, ile realnie miejsca potrzebujesz, zanim podejmiesz decyzję.

Niewielkie remonty i prace przydomowe: czy wymiary "warszawiaka" zawsze wystarczą?

Do mniejszych remontów, takich jak malowanie ścian wewnątrz domu, prace przy rynnach czy drobne naprawy elewacji na niewielkich wysokościach, rusztowanie warszawskie jest często idealnym wyborem. Jego zalety to przede wszystkim prostota i szybkość montażu oraz demontażu, a także stosunkowo niska waga elementów. Standardowe wymiary "warszawiaka" są zazwyczaj wystarczające do tego typu zadań. Jednakże, jeśli prace mają być prowadzone na większej wysokości (powyżej 5-6 metrów) lub wymagają większej stabilności i nośności, musimy pamiętać o jego ograniczeniach i konieczności kotwienia. W takich przypadkach, nawet przy pracach przydomowych, warto rozważyć wynajem rusztowania systemowego, które zapewni większe bezpieczeństwo.

Przeczytaj również: Rusztowania w Siedlcach: Wynajem, koszty, BHP co musisz wiedzieć?

Nietypowe obiekty i skomplikowane kształty: kiedy potrzebujesz elastyczności systemu rurowo-złączkowego?

Są sytuacje, w których standardowe rusztowania ramowe po prostu się nie sprawdzą. Mam na myśli nietypowe obiekty, takie jak kościoły, zabytkowe kamienice z licznymi zdobieniami, wieże, kominy czy skomplikowane konstrukcje przemysłowe. W takich przypadkach elastyczność wymiarowa systemu rurowo-złączkowego staje się absolutnie niezbędna. Dzięki możliwości dowolnego łączenia rur o różnych długościach i zastosowania szerokiej gamy złączy, można stworzyć rusztowanie, które idealnie dopasuje się do każdego, nawet najbardziej skomplikowanego kształtu architektonicznego. To właśnie w tych projektach system rurowo-złączkowy pokazuje swoją prawdziwą siłę i wszechstronność, pozwalając na bezpieczne i efektywne prowadzenie prac w miejscach niedostępnych dla innych typów rusztowań.
