Kotwy do betonu: wybierz mądrze! Rodzaje, montaż, bezpieczeństwo

Kotwy do betonu to niewielkie, lecz niezwykle istotne elementy w każdej konstrukcji budowlanej. Od ich właściwego doboru i montażu zależy nie tylko trwałość mocowania, ale przede wszystkim bezpieczeństwo całej konstrukcji oraz osób, które z niej korzystają. W tym artykule, jako Krystian Andrzejewski, przeprowadzę Cię przez świat kotew, pomagając zrozumieć ich rodzaje, zastosowania i kluczowe zasady montażu, abyś mógł dokonać świadomego i bezpiecznego wyboru.

Dlaczego dobór właściwej kotwy jest kluczowym etapem każdej budowy?

Z mojego doświadczenia wiem, że niewłaściwy dobór kotwy to jeden z najczęstszych, a zarazem najbardziej brzemiennych w skutki błędów na placu budowy. Niezależnie od tego, czy mocujemy lekką balustradę, czy ciężką konstrukcję stalową, każdy element wymaga odpowiedniego zamocowania. Błąd w wyborze kotwy może prowadzić do szeregu problemów: od poluzowania się mocowania, przez pęknięcia betonu, aż po katastrofalne awarie konstrukcji, które mogą zagrażać życiu. To właśnie dlatego tak ważne jest, aby poświęcić czas na zrozumienie specyfiki poszczególnych rozwiązań i wybrać to, które będzie idealnie dopasowane do konkretnego zastosowania i warunków.

Kotwa mechaniczna czy chemiczna: fundamentalna decyzja, od której wszystko się zaczyna

Na samym początku procesu wyboru stajemy przed podstawową decyzją: czy zastosować kotwę mechaniczną, czy chemiczną? To nie jest kwestia preferencji, a raczej technicznej konieczności, wynikającej z wymagań projektu. Kotwy mechaniczne, zwane również rozporowymi, działają na zasadzie tarcia lub zaklinowania w otworze, oferując szybki montaż i natychmiastową gotowość do obciążenia. Są one świetnym wyborem do wielu standardowych zastosowań. Z kolei kotwy chemiczne, bazujące na specjalnej masie żywicznej, tworzą bezrozporowe połączenie, które często jest mocniejsze niż sam beton. Są one niezastąpione w sytuacjach wymagających najwyższej nośności, montażu blisko krawędzi czy w betonie spękanym. Zrozumienie tych fundamentalnych różnic to pierwszy krok do sukcesu.

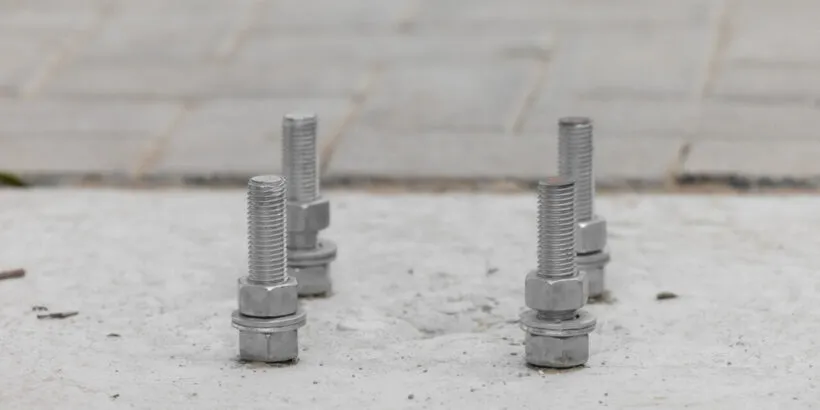

Kotwy mechaniczne: szybkość i prostota montażu

Zasada działania kotwy rozporowej: co dzieje się wewnątrz betonu?

Kotwy mechaniczne, jak sama nazwa wskazuje, opierają swoje działanie na fizycznych właściwościach materiałów i mechanice rozporu. Kiedy taką kotwę osadzamy w wywierconym otworze i dokręcamy, jej element rozporowy (np. stożek, tuleja) zaczyna się rozszerzać. To rozszerzanie powoduje, że kotwa wytwarza nacisk na ścianki otworu w betonie, tworząc połączenie cierne. W przypadku niektórych typów, np. kotew sworzniowych, dochodzi również do zaklinowania, czyli stworzenia połączenia kształtowego. Efektem jest stabilne i natychmiast gotowe do obciążenia mocowanie, które doskonale sprawdza się w wielu sytuacjach.

Kotwy tulejowe i opaskowe: niezawodne rozwiązania do średnich i dużych obciążeń

Kotwy tulejowe to jedne z najpopularniejszych kotew mechanicznych. Ich konstrukcja pozwala na montaż przelotowy, co oznacza, że element mocowany może służyć jako szablon do wiercenia otworu. Są one idealne do mocowania elementów o średnich i dużych obciążeniach, takich jak balustrady, barierki czy konstrukcje stalowe. Ich zaletą jest prostota montażu i możliwość natychmiastowego obciążenia.

Z kolei kotwy opaskowe charakteryzują się wyjątkowo dużą wytrzymałością. Ich nazwa pochodzi od specjalnej opaski, która podczas dokręcania rozpręża się, zapewniając solidne zakotwienie w betonie. Są to rozwiązania przeznaczone do naprawdę wymagających zastosowań, gdzie liczy się maksymalna nośność i bezpieczeństwo.

Kotwy wkręcane: idealny wybór do montażu tymczasowego i seryjnego

Kotwy wkręcane, inaczej śrubowe, to stosunkowo nowsze, ale bardzo popularne rozwiązanie. Ich główną zaletą jest szybkość montażu i możliwość demontażu bez uszkadzania podłoża. Dzięki temu są one idealne do mocowań tymczasowych, np. szalunków, rusztowań, czy też do seryjnego montażu elementów, gdzie liczy się efektywność pracy. Specjalny gwint kotwy wkręca się bezpośrednio w wywiercony otwór, tworząc stabilne połączenie bez konieczności rozporu.

Kotwy sworzniowe: gdy potrzebujesz zamocować najcięższe konstrukcje

Kiedy mówimy o mocowaniu naprawdę ciężkich konstrukcji, takich jak słupy, belki czy maszyny przemysłowe, często sięgamy po kotwy sworzniowe. Są to kotwy przeznaczone do największych obciążeń. Ich konstrukcja, często z długim sworzniem i specjalnym elementem rozporowym, zapewnia wyjątkową wytrzymałość na siły wyrywające i ścinające. Wymagają precyzyjnego montażu i odpowiedniego momentu dokręcenia, ale w zamian oferują niezawodne i bezpieczne połączenie, które sprosta nawet najbardziej ekstremalnym warunkom.

Kotwy chemiczne: maksymalna siła i uniwersalność

Jak żywica tworzy połączenie mocniejsze od samego betonu?

Kotwy chemiczne, w przeciwieństwie do mechanicznych, nie opierają się na rozporze, lecz na adhezji i kohezji specjalnej masy żywicznej. Po aplikacji żywicy do otworu i osadzeniu w niej pręta gwintowanego lub zbrojeniowego, masa ta wnika głęboko w pory i nierówności betonu. Następuje reakcja chemiczna, która powoduje utwardzenie żywicy, tworząc monolit. To bezrozporowe połączenie jest niezwykle trwałe i często, jak pokazują testy, mocniejsze niż sam beton. Dzięki temu obciążenia są rozłożone równomiernie, a ryzyko pęknięcia podłoża jest minimalne.

Zastosowania bez kompromisów: montaż blisko krawędzi i w słabym podłożu

Uniwersalność kotew chemicznych sprawia, że są one niezastąpione w wielu specyficznych sytuacjach:

• Montaż blisko krawędzi betonu: Brak sił rozporowych eliminuje ryzyko pęknięcia betonu, co jest kluczowe przy mocowaniu elementów w pobliżu krawędzi lub w cienkich elementach betonowych.
• Słabe podłoże: W betonie o niższej klasie wytrzymałości lub w podłożach porowatych, gdzie kotwy mechaniczne mogłyby nie zapewnić wystarczającej nośności, kotwy chemiczne tworzą solidne połączenie.
• Wysokie obciążenia: Zapewniają najwyższą nośność na wyrywanie i ścinanie, co czyni je idealnym wyborem do mocowania ciężkich konstrukcji, maszyn czy elementów wymagających maksymalnego bezpieczeństwa.
• Zastosowania sejsmiczne: W regionach narażonych na trzęsienia ziemi, ich elastyczność i wytrzymałość na dynamiczne obciążenia są nieocenione.

Wklejanie prętów zbrojeniowych: jak kotwy chemiczne ratują i wzmacniają konstrukcje?

Jednym z najbardziej spektakularnych zastosowań kotew chemicznych jest wklejanie prętów zbrojeniowych w istniejących konstrukcjach betonowych. To rozwiązanie jest nieocenione w przypadku konieczności wzmocnienia konstrukcji, rozbudowy, czy też naprawy uszkodzonego zbrojenia. Dzięki masie chemicznej możemy "dodać" nowe zbrojenie do istniejącego betonu, tworząc spójne i wytrzymałe połączenie. Jest to technika powszechnie stosowana w inżynierii budowlanej, pozwalająca na przedłużenie żywotności obiektów i zwiększenie ich bezpieczeństwa.

Wyzwania montażowe: na co zwrócić uwagę przy aplikacji żywicy?

Choć kotwy chemiczne oferują wyjątkowe parametry, ich montaż wymaga precyzji i przestrzegania kilku kluczowych zasad:

• Czas wiązania: Żywica potrzebuje czasu na utwardzenie. Należy bezwzględnie przestrzegać zaleceń producenta dotyczących czasu wiązania, który zależy od temperatury otoczenia. Zbyt wczesne obciążenie może zniweczyć całe mocowanie.
• Temperatura otoczenia: Temperatura ma kluczowy wpływ na szybkość wiązania żywicy. W niskich temperaturach proces ten jest znacznie dłuższy, a w wysokich przyspieszony. Należy stosować produkty dostosowane do panujących warunków.
• Prawidłowe mieszanie żywicy: Kartusze z żywicą zawierają dwa składniki, które muszą być dokładnie wymieszane w dyszy mieszającej. Pierwsze kilka centymetrów wyciśniętej żywicy należy odrzucić, aby upewnić się, że składniki są prawidłowo połączone.
• Dokładne oczyszczenie otworu: To absolutna podstawa. Pył i urobek z wiercenia drastycznie obniżają adhezję żywicy. Otwór musi być idealnie czysty o tym opowiem więcej w sekcji montażowej.

Kluczowe kryteria wyboru: dopasuj kotwę do projektu

Analiza podłoża: różnica między betonem spękanym a niespękanym

Jednym z najważniejszych czynników decydujących o wyborze kotwy jest rodzaj podłoża, a konkretnie czy mamy do czynienia z betonem spękanym, czy niespękanym. Beton spękany to taki, w którym występują mikropęknięcia, często niewidoczne gołym okiem, ale mające wpływ na zachowanie kotwy pod obciążeniem. Kotwy przeznaczone do betonu spękanego muszą posiadać specjalne certyfikaty (ETA opcja 1), które gwarantują ich bezpieczeństwo i niezawodność nawet w takich warunkach. Kotwy mechaniczne rozporowe, bez odpowiednich atestów, mogą nie sprawdzić się w betonie spękanym, ponieważ pęknięcia mogą osłabić ich działanie. W takich sytuacjach kotwy chemiczne są często rekomendowanym, a wręcz wymaganym rozwiązaniem, ponieważ ich bezrozporowe mocowanie jest mniej wrażliwe na strukturę betonu.

Obciążenie statyczne vs. dynamiczne: jak to wpływa na wybór technologii?

Rodzaj obciążenia to kolejny kluczowy aspekt. Obciążenie statyczne to stałe, niezmienne obciążenie, takie jak ciężar własny konstrukcji czy zamocowanego elementu. W przypadku takich obciążeń, wiele typów kotew mechanicznych i chemicznych sprawdzi się doskonale, pod warunkiem odpowiedniego doboru nośności.

Zupełnie inaczej jest w przypadku obciążeń dynamicznych, czyli takich, które zmieniają się w czasie, np. wibracje maszyn, uderzenia, czy obciążenia sejsmiczne. W takich warunkach kotwy muszą być znacznie bardziej wytrzymałe i elastyczne. Tutaj często kotwy chemiczne wykazują przewagę, ponieważ ich bezrozporowe połączenie lepiej absorbuje drgania i rozkłada naprężenia, minimalizując ryzyko zmęczenia materiału i awarii.

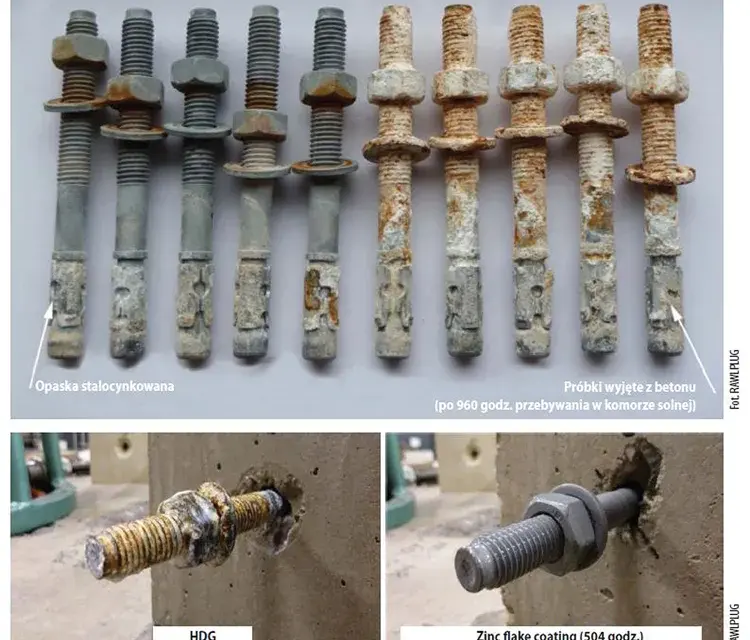

Warunki zewnętrzne: odporność na korozję i wilgoć jako priorytet

Nie możemy zapominać o środowisku, w jakim kotwa będzie pracować. Jeśli mocowanie ma być wykonane na zewnątrz, w miejscach narażonych na wilgoć, deszcz, mróz, czy też w agresywnym środowisku (np. przemysłowym, z obecnością chemikaliów), wybór materiału kotwy jest kluczowy. W takich przypadkach konieczne jest zastosowanie kotew wykonanych ze stali nierdzewnej (A2) lub kwasoodpornej (A4), które zapewnią odpowiednią odporność na korozję. Standardowe kotwy ze stali ocynkowanej mogą szybko ulec degradacji, co w konsekwencji doprowadzi do osłabienia mocowania i zagrożenia bezpieczeństwa.

Europejska Ocena Techniczna (ETA): dlaczego warto szukać tego oznaczenia na opakowaniu?

Jako ekspert zawsze podkreślam: Europejska Ocena Techniczna (ETA) to Twój najlepszy przyjaciel przy wyborze kotew. To nie jest zwykły certyfikat, ale kompleksowy dokument, który potwierdza właściwości użytkowe wyrobu budowlanego i jego zgodność z europejskimi normami. Oznaczenie ETA na opakowaniu kotwy to gwarancja, że produkt został poddany rygorystycznym testom i spełnia wysokie standardy bezpieczeństwa i jakości. W dokumencie ETA znajdziesz szczegółowe informacje dotyczące nośności kotwy w różnych warunkach (np. beton spękany/niespękany), minimalnych odległości od krawędzi i między kotwami, a także instrukcje montażowe. Ignorowanie ETA to ryzykowanie bezpieczeństwa i niezgodności z przepisami budowlanymi.

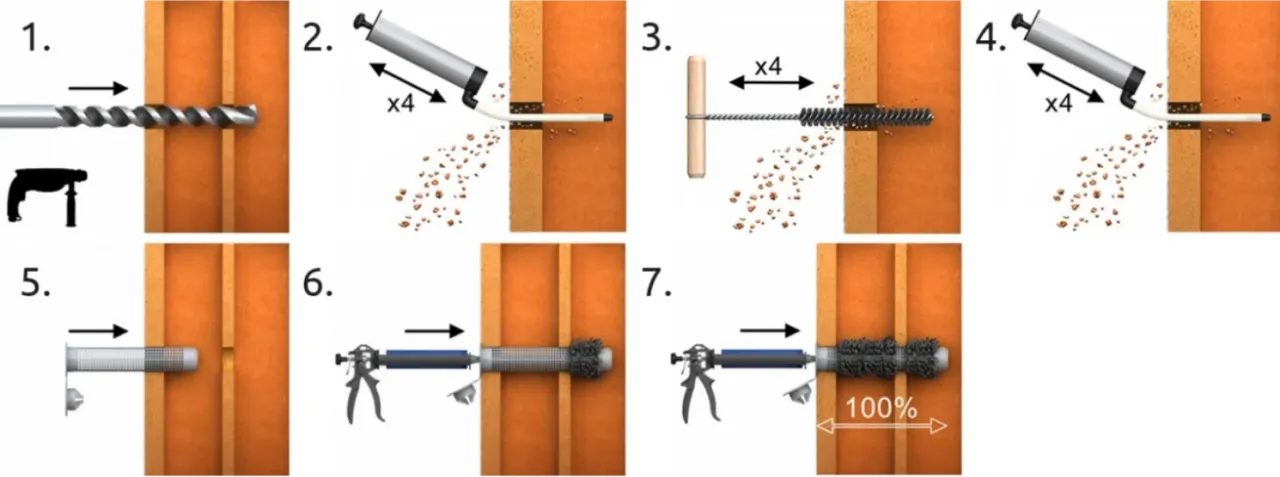

Praktyczny poradnik montażu: uniknij błędów

Krok 1: Precyzyjne wiercenie odpowiednia średnica i głębokość to podstawa

Prawidłowy montaż kotwy zaczyna się od precyzyjnego wiercenia otworu. Należy bezwzględnie użyć wiertła o średnicy i głębokości zgodnej z zaleceniami producenta kotwy. Zbyt mały otwór uniemożliwi osadzenie, zbyt duży osłabi mocowanie. Niezwykle ważne jest również, aby wiercić prostopadle do podłoża. Użycie wiertarki z udarem w przypadku betonu jest zazwyczaj konieczne, ale pamiętaj, aby nie uszkodzić zbrojenia. Zawsze sprawdzam, czy wiertło jest ostre to wpływa na jakość otworu.

Krok 2: Czyszczenie otworu najważniejszy etap, o którym wielu zapomina

To jest moim zdaniem najczęściej pomijany, a jednocześnie krytyczny etap, zwłaszcza przy kotwach chemicznych. Po wywierceniu otworu, w jego wnętrzu pozostaje pył i urobek. Jeśli nie zostanie on usunięty, żywica nie będzie miała odpowiedniej adhezji do betonu, a kotwa mechaniczna nie będzie w stanie prawidłowo się rozprężyć. Otwór należy dokładnie oczyścić za pomocą szczotki do czyszczenia otworów, a następnie wydmuchać pył pompką lub sprężonym powietrzem. Ten proces należy powtórzyć kilkukrotnie, aż otwór będzie idealnie czysty. Niedokładne czyszczenie to prosta droga do drastycznego obniżenia nośności zamocowania.

Krok 3: Aplikacja i osadzanie rola klucza dynamometrycznego i pistoletu do mas

W przypadku kotew mechanicznych, po osadzeniu kotwy w czystym otworze, należy ją dokręcić kluczem dynamometrycznym z momentem obrotowym wskazanym przez producenta. To kluczowe, aby zapewnić prawidłowe rozprężenie i uniknąć zarówno niedokręcenia (słabe mocowanie), jak i przekręcenia (uszkodzenie kotwy lub betonu).

Dla kotew chemicznych, po wyczyszczeniu otworu, aplikujemy masę żywiczną za pomocą specjalnego pistoletu. Pamiętaj o odrzuceniu początkowej porcji żywicy, aby zapewnić prawidłowe wymieszanie składników. Następnie, ruchem obrotowym, osadzamy pręt gwintowany lub zbrojeniowy w wypełnionym żywicą otworze, aż do osiągnięcia wymaganej głębokości. Należy odczekać odpowiedni czas wiązania, zanim obciążymy mocowanie.

Błędy, które kosztują najwięcej: od złego oczyszczenia po zbyt wczesne obciążenie

W mojej praktyce widziałem wiele błędów, które można łatwo uniknąć:

• Niedokładne czyszczenie otworu: Jak już wspomniałem, to błąd numer jeden, drastycznie obniżający nośność, zwłaszcza kotew chemicznych.
• Zbyt wczesne obciążenie: Dotyczy głównie kotew chemicznych. Nieprzestrzeganie czasu wiązania żywicy prowadzi do osłabienia, a nawet całkowitego zniszczenia mocowania.
• Niewłaściwy moment dokręcenia: W przypadku kotew mechanicznych, zbyt słabe lub zbyt mocne dokręcenie osłabia lub uszkadza kotwę. Klucz dynamometryczny to podstawa.
• Użycie nieodpowiedniego wiertła: Niewłaściwa średnica lub zużyte wiertło prowadzi do źle wykonanego otworu, co negatywnie wpływa na działanie kotwy.
• Brak certyfikatów ETA: Używanie kotew bez odpowiednich atestów, zwłaszcza w mocowaniach odpowiedzialnych, to proszenie się o kłopoty i niezgodność z przepisami.

Podsumowanie: świadomy wybór kotwy do betonu

Checklista dla kupującego: 5 pytań, które musisz sobie zadać przed pójściem do sklepu

Zanim wybierzesz się do sklepu po kotwy, zadaj sobie tych 5 pytań, aby upewnić się, że dokonasz właściwego wyboru:

1. Jaki jest rodzaj podłoża? Czy to beton spękany, niespękany, a może inny materiał?
2. Jakie obciążenie będzie przenosić kotwa? Czy to obciążenie statyczne, dynamiczne, a może sejsmiczne? Jaka jest jego wielkość?
3. W jakich warunkach będzie pracować kotwa? Wewnątrz, na zewnątrz, w wilgoci, w agresywnym środowisku, w jakiej temperaturze?
4. Czy mocowanie wymaga certyfikatu ETA? Czy jest to mocowanie odpowiedzialne, wymagające najwyższych standardów bezpieczeństwa?
5. Jaki typ montażu preferuję? Czy zależy mi na szybkości (mechaniczne) czy na maksymalnej nośności i uniwersalności (chemiczne)?

Przeczytaj również: Co zamiast kostki brukowej? Odkryj modne i trwałe nawierzchnie!

Przyszłość mocowań: innowacje i trendy, które zmieniają polski rynek budowlany

Rynek kotew do betonu, podobnie jak cała branża budowlana, dynamicznie się rozwija. Obserwuję, że rosnąca popularność kotew chemicznych jest trendem, który będzie się utrzymywał, głównie ze względu na ich uniwersalność i bardzo wysokie parametry nośności. Widzę też coraz większe zapotrzebowanie na kotwy specjalistyczne do zastosowań w strefach sejsmicznych, o podwyższonej odporności na ogień, czy do pracy w niskich temperaturach. Producenci stawiają na systemowe rozwiązania, oferując nie tylko same kotwy, ale także dedykowane narzędzia i oprogramowanie do projektowania, co ułatwia pracę i zwiększa bezpieczeństwo. Wprowadzane są również innowacje takie jak szybkowiążące żywice, które skracają czas oczekiwania na obciążenie, oraz produkty do stosowania w ekstremalnie niskich temperaturach, co otwiera nowe możliwości dla budownictwa w trudnych warunkach.
