Planujesz remont elewacji, prace instalacyjne albo malowanie na wysokości i zastanawiasz się, czy rusztowanie zmieści się przy budynku? W tym tekście wyjaśniam, jakie są najczęściej spotykane wymiary rusztowania warszawskiego, czym różni się rozstaw ram od rzeczywistej powierzchni pomostu oraz jak dobrać konstrukcję do miejsca i rodzaju pracy.
Najważniejsze liczby, które trzeba sprawdzić przed montażem
- 1,58-1,63 m to typowa szerokość lub rozstaw słupów klasycznego wariantu.
- Pełna ramka ma zwykle około 0,82-0,83 m wysokości, ale przyrost wysokości po połączeniu elementów wynosi często około 0,66-0,70 m.
- Popularny podest roboczy ma około 1,50 x 1,50 m, choć spotyka się również pomosty o wymiarach 1,48 x 1,47 m.
- Typowe obciążenie użytkowe wynosi około 1,5 kN/m², czyli 150 kg/m². Dokładną wartość zawsze podaje dokumentacja konkretnego modelu.
- Przy pracy na zewnątrz wysokość wolnostojąca jest ograniczona. Powyżej określonego poziomu potrzebne może być kotwienie albo odciągi.
Jakie są standardowe wymiary rusztowania warszawskiego
Najważniejsza rzecz na początku jest prosta: nie istnieje jeden identyczny wymiar dla wszystkich rusztowań typu warszawskiego. Poszczególni producenci stosują własne rozwiązania, dlatego przed zakupem lub wypożyczeniem trzeba sprawdzić kartę techniczną oraz instrukcję montażu.
W klasycznym wariancie spotykanym na polskich budowach rozstaw słupów wynosi około 1580 x 1580 mm. Zewnętrzny gabaryt konstrukcji może być nieco większy i wynosić około 1,60-1,63 m. To właśnie ten wymiar trzeba uwzględnić przy planowaniu przejścia między rusztowaniem a ścianą, ogrodzeniem lub bramą.
| Element | Najczęściej spotykany wymiar | Znaczenie praktyczne |
|---|---|---|
| Rozstaw słupów | około 1,58 x 1,58 m | Określa podstawowy moduł konstrukcji. |
| Zewnętrzna szerokość lub długość | około 1,60-1,63 m | Ten gabaryt trzeba uwzględnić przy ustawianiu rusztowania. |
| Pełna ramka | około 1,58 m długości i 0,82-0,83 m wysokości | Ramki łączy się w pionową kolumnę. |
| Podest roboczy | około 1,50 x 1,50 m | To rzeczywista przestrzeń przeznaczona do pracy. |
| Podstawka | około 180 x 180 mm | Rozkłada nacisk na podłoże i pomaga wypoziomować konstrukcję. |
W dokumentacjach można znaleźć także inne rozwiązania, na przykład ramy o rozstawie około 1,80 m, wysokości 2,00 m i głębokości 1,05 m. Nie oznacza to błędu w opisie. To po prostu inna odmiana systemu, dlatego mieszanie elementów różnych producentów bez potwierdzenia kompatybilności jest złym pomysłem.
Wysokość ramy nie jest tym samym co wysokość robocza
Wymiary pionowe często prowadzą do nieporozumień. Sama ramka może mieć około 82-83 cm wysokości, ale po wsunięciu czopów w tuleje efektywny przyrost poziomu bywa mniejszy i wynosi około 66-70 cm. Właśnie dlatego liczby elementów nie powinno się przeliczać wyłącznie przez ich nominalną wysokość.
Trzeba też odróżnić trzy pojęcia. Wysokość konstrukcji oznacza najwyższy punkt rusztowania, wysokość pomostu poziom, na którym stoją pracownicy, a wysokość robocza uwzględnia zasięg człowieka stojącego na pomoście. W praktyce ta ostatnia jest zwykle o około 1,5 m wyższa od poziomu podestu.
| Parametr | Przykładowa wartość | Co oznacza |
|---|---|---|
| Maksymalna wysokość konstrukcji | około 5,60 m | Najwyższy poziom zmontowanej konstrukcji w danym wariancie. |
| Maksymalna wysokość pomostu | około 4,60 m | Poziom, na którym może znajdować się podest roboczy. |
| Maksymalna wysokość robocza | około 6,10 m | Orientacyjny zasięg pracy osoby stojącej na pomoście. |
Podane wartości dotyczą przykładowego wariantu i nie mogą zastąpić instrukcji konkretnego rusztowania. Ja przy planowaniu zawsze zaczynam od wymaganej wysokości podestu, a dopiero później dobieram liczbę ramek i sprawdzam, czy konstrukcja może stać wolnostojąco.
Pełna ramka, półramka i podest mają różne zadania
Pełna ramka buduje podstawowy moduł rusztowania. Do regulacji wysokości i dopasowania konstrukcji do konkretnego miejsca służą półramki oraz elementy startowe. Ich wymiary nie są jednak tak jednolite jak w przypadku klasycznej ramy.
W niektórych systemach półramka ma około 1,24 m wysokości, a w innych stosuje się elementy o wysokości około 0,80 m lub szerokości około 0,80-0,83 m. Z tego powodu nie kupowałbym pojedynczej półramki „na oko”. Musi pasować do średnicy rur, układu tulei i sposobu łączenia zastosowanego w danym komplecie.

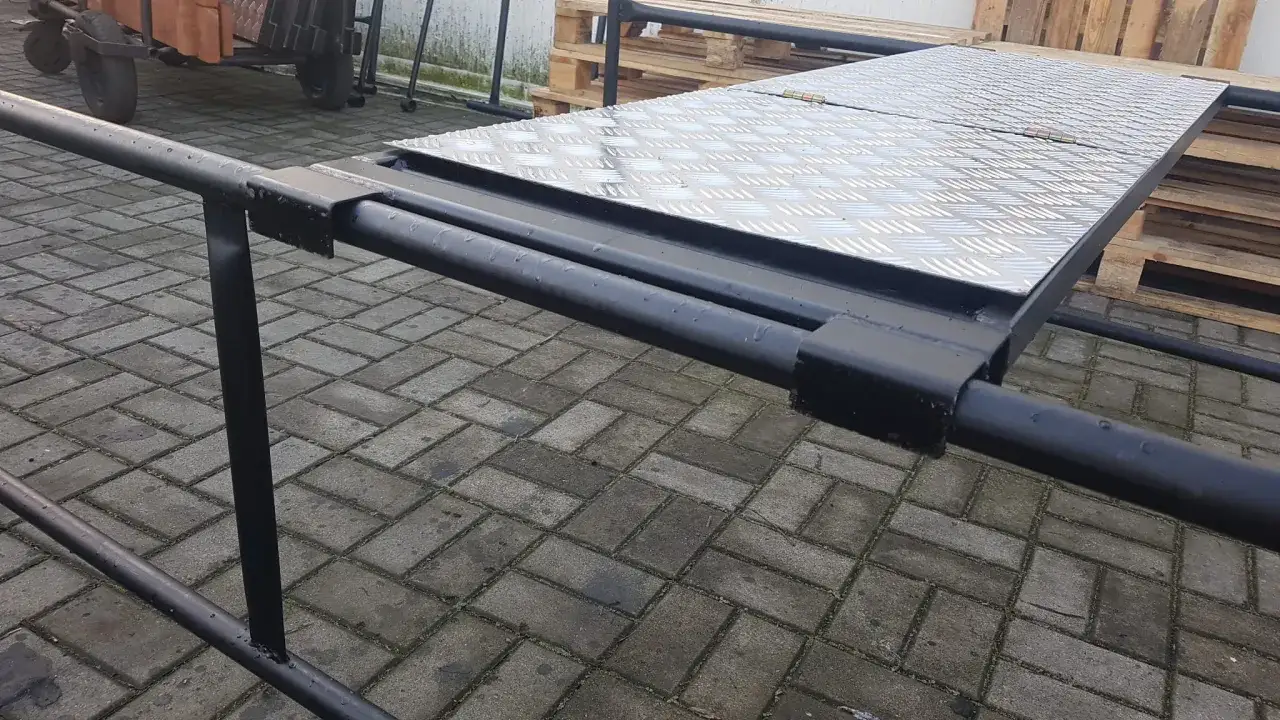

Sam podest również występuje w kilku wersjach. Spotyka się podesty o wymiarach około 1,50 x 1,50 m, a także rozwiązania, w których powierzchnia użytkowa ograniczona burtami ma około 1,48 x 1,47 m. Różnica kilku centymetrów może mieć znaczenie przy ustawianiu materiałów, ale jeszcze ważniejsze jest dopuszczalne obciążenie.
Wąskie i szersze warianty rusztowania
Nie każdy remont wymaga konstrukcji o pełnym kwadratowym podeście. Przy pracach wewnątrz budynku, przy wąskiej elewacji albo w przejściu lepiej sprawdza się wariant o zmniejszonej szerokości. Dla porównania można spotkać dwa typy o następujących parametrach.
| Parametr | Wariant szerszy | Wariant wąski |
|---|---|---|
| Szerokość konstrukcji | około 1,63 m | około 1,00 m |
| Długość konstrukcji | około 1,63 m | około 1,63 m |
| Wymiar pomostu | około 1,50 x 1,50 m | około 1,50 x 0,90 m |
| Maksymalna wysokość konstrukcji | około 5,60 m | około 3,40 m |
| Przykładowe obciążenie całkowite pomostu | około 340 kg | około 203 kg |
Wąski wariant łatwiej wprowadzić do środka budynku, ale ma mniejszą powierzchnię pracy i niższe dopuszczalne obciążenie. Szersza wersja daje większy komfort przy tynkowaniu lub montażu, lecz potrzebuje więcej miejsca i stabilniejszego podłoża.
Jak dobrać wymiary do miejsca pracy
Przed montażem zmierz nie tylko ścianę, ale cały pas, który zajmie konstrukcja. Do szerokości około 1,63 m trzeba doliczyć przestrzeń na podstawki, ewentualne stabilizatory, przejście oraz bezpieczny dostęp do pomostu.
- Przy elewacji sprawdź odległość od ściany, okapu, przewodów i ogrodzenia.
- W pomieszczeniu zmierz szerokość drzwi, wysokość stropu i możliwość obrotu ram podczas wnoszenia.
- Na gruncie zaplanuj podkłady pod podstawki, ponieważ sama trawa lub świeży nasyp nie zapewniają stabilności.
- Przy konstrukcji jezdnej upewnij się, że podłoże jest twarde, równe i pozbawione progów, krawężników oraz ubytków.
Dobrym zwyczajem jest narysowanie prostego rzutu z góry i zaznaczenie gabarytu rusztowania. Taki szkic szybko pokazuje, czy po ustawieniu zostanie miejsce na przejście i bezpieczne manewrowanie materiałami. W praktyce ten krok oszczędza więcej czasu niż późniejsze przesuwanie gotowej konstrukcji.
Obciążenie, stabilność i ograniczenia wysokości
Wymiar pomostu nie mówi jeszcze, ile można na nim położyć. Często spotykana wartość to 1,5 kN/m², czyli około 150 kg/m², ale całkowite obciążenie podestu może być określone osobno i wynosić przykładowo 325-340 kg. Wlicza się w nie ludzi, narzędzia, wiadra, zaprawę i wszystkie materiały pozostawione na pomoście.
Nie należy też zakładać, że większy podest automatycznie oznacza możliwość ustawienia większej ilości materiału. W niektórych instrukcjach dozwolone jest obciążenie tylko jednego pomostu na raz. Informacja z dokumentacji konkretnego modelu ma tu pierwszeństwo przed ogólnymi tabelami znalezionymi w internecie.
Na otwartej przestrzeni rusztowanie wolnostojące może mieć znacznie niższą dopuszczalną wysokość niż konstrukcja kotwiona. W przykładowych rozwiązaniach bez kotwienia limit wynosi około 4,5 m na zewnątrz, a po zastosowaniu właściwych odciągów lub kotew może wzrosnąć do około 10 m. Ostateczny limit zależy od systemu, podłoża, wiatru i instrukcji montażu.
Najczęstszy błąd widzę nie w samym wyborze ram, lecz w lekceważeniu podstaw. Rusztowanie ustawione na nierównym gruncie, bez podkładów, stężeń albo zabezpieczeń bocznych może być niebezpieczne nawet wtedy, gdy jego wymiary są prawidłowe.
Co sprawdzić przed zakupem lub wynajmem
Przed zamówieniem zestawu poproś o kartę techniczną, instrukcję montażu i informację o dopuszczalnym obciążeniu. Sprawdź również, czy w komplecie znajdują się podesty, burty, poręcze, stężenia, podstawki oraz elementy potrzebne do kotwienia.
Nie łącz przypadkowo ramek, podestów i kół różnych marek. Nawet jeśli wyglądają podobnie, mogą mieć inny rozstaw tulei, średnicę czopów albo odmienną nośność. Taka oszczędność często kończy się koniecznością dokupienia brakujących części lub problemem z bezpiecznym odbiorem konstrukcji.
Jeżeli rusztowanie ma pracować wyżej, w miejscu narażonym na wiatr albo przy cięższych robotach, sam katalogowy wymiar nie wystarczy. Wtedy potrzebna jest ocena konfiguracji przez osobę kompetentną oraz montaż zgodny z dokumentacją producenta.
Najbezpieczniejszy wybór zaczyna się od pomiaru
Do lekkich prac remontowych najczęściej wystarcza konstrukcja o module około 1,58-1,63 m, z podestem w granicach 1,50 x 1,50 m. Jeśli liczy się dostęp do wąskiego miejsca, rozsądniejszy będzie wariant o szerokości około 1,00 m, ale trzeba zaakceptować mniejszy pomost i niższą nośność.
Przed zakupem zmierz przestrzeń, określ wysokość podestu, policz ludzi i materiały, a potem porównaj te dane z instrukcją wybranego modelu. To właśnie dopasowanie wymiarów do warunków pracy, a nie sama nazwa rusztowania, decyduje o wygodzie i bezpieczeństwie.
