Kółka do rusztowań: Bezpieczny wybór i norma PN-EN 1004. Poradnik

Wybór odpowiednich kółek do rusztowania to decyzja, która ma bezpośredni wpływ na bezpieczeństwo pracy na wysokości, efektywność realizowanych zadań oraz zgodność z obowiązującymi przepisami. Ten artykuł to kompleksowy przewodnik dla profesjonalistów z branży budowlanej i zaawansowanych majsterkowiczów, którzy poszukują rzetelnych, technicznych informacji. Moim celem jest dostarczenie wiedzy niezbędnej do dokonania świadomego wyboru, który zapewni stabilność i bezpieczeństwo każdej konstrukcji rusztowaniowej.

Dlaczego bezpieczny wybór kółek do rusztowania jest tak ważny?

Wybór odpowiednich kółek do rusztowania to nie tylko kwestia wygody, ale przede wszystkim fundamentalny element zapewniający bezpieczeństwo pracy na wysokości. Niewłaściwie dobrane, uszkodzone lub niezgodne z normami kółka mogą prowadzić do poważnych wypadków, stanowiąc realne zagrożenie dla zdrowia i życia pracowników. Jako ekspert, zawsze podkreślam, że to właśnie te pozornie drobne elementy decydują o stabilności całej konstrukcji.

Konsekwencje używania kółek o niewystarczającej nośności, uszkodzonych lub niezgodnych z przeznaczeniem są katastrofalne. Rusztowanie może stracić stabilność, przewrócić się, a pracownicy mogą spaść z wysokości. Uszkodzony hamulec może doprowadzić do niekontrolowanego przemieszczenia się rusztowania, co w najlepszym przypadku spowoduje uszkodzenie mienia, w najgorszym poważne obrażenia. Jest to ryzyko, którego w żadnym wypadku nie wolno lekceważyć, a odpowiedzialność za nie spoczywa na osobie dokonującej wyboru i eksploatacji sprzętu.

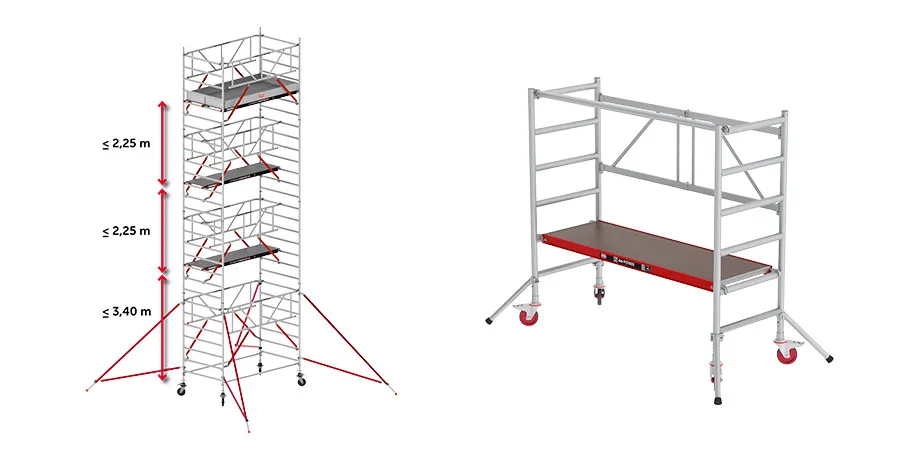

Kluczową rolę w zapewnieniu bezpieczeństwa rusztowań przejezdnych odgrywa norma PN-EN 1004. Jej przestrzeganie to gwarancja, że rusztowanie zostało zaprojektowane i wykonane w sposób minimalizujący ryzyko. Norma ta wyraźnie wskazuje, że wszystkie koła muszą być wyposażone w skuteczny hamulec, który blokuje zarówno obrót koła, jak i obrotnicy. To podwójne zabezpieczenie jest absolutnie niezbędne, aby zapobiec niekontrolowanemu ruchowi rusztowania w trakcie pracy.

Warto zwrócić uwagę na zmiany wprowadzone w nowej wersji normy PN-EN 1004-1: 2021-03. Najważniejszą modyfikacją jest rozszerzenie zakresu stosowania na rusztowania o wysokości poniżej 2,5 metra. Oznacza to, że nawet mniejsze, często używane przez majsterkowiczów konstrukcje, muszą spełniać te same rygorystyczne wymogi bezpieczeństwa. Dla mnie jako praktyka jest to krok w dobrą stronę, ponieważ podnosi ogólny poziom bezpieczeństwa na budowach i w warsztatach, niezależnie od skali prowadzonych prac.

Kluczowe parametry techniczne kółek co musisz wiedzieć?

Zrozumienie kluczowych parametrów technicznych kółek jest absolutnie niezbędne do podjęcia świadomej decyzji zakupowej i zapewnienia maksymalnego bezpieczeństwa. To nie jest kwestia wyboru "jakichkolwiek" kółek, ale dopasowania ich do specyfiki pracy, obciążeń i warunków panujących na placu budowy. Poznajmy najważniejsze z nich.

Nośność jak ją prawidłowo obliczyć?

Nośność to bez wątpienia najważniejszy parametr. Zawsze powtarzam, że lepiej mieć zapas, niż ryzykować przeciążenie. Aby prawidłowo obliczyć wymaganą nośność kółek, musimy wziąć pod uwagę kilka czynników i zastosować zasadę bezpieczeństwa:

1. Zsumuj wagę rusztowania: Sprawdź specyfikację techniczną swojego rusztowania, aby poznać jego masę własną.
2. Dodaj wagę materiałów: Oszacuj maksymalną wagę narzędzi, materiałów budowlanych (cegły, zaprawy, płyty gipsowo-kartonowe itp.), które będą jednocześnie znajdować się na rusztowaniu.
3. Uwzględnij wagę pracowników: Dodaj wagę wszystkich osób, które będą jednocześnie pracować na rusztowaniu. Pamiętaj o sprzęcie ochronnym.
4. Podziel całkowitą wagę przez trzy: Zgodnie z zasadami bezpieczeństwa i normami, sumę wszystkich wag (rusztowanie + materiały + pracownicy) należy podzielić przez trzy, a nie przez liczbę kółek. Dlaczego? Ponieważ w praktyce obciążenie nigdy nie jest równomiernie rozłożone na wszystkie cztery koła. Zawsze istnieje ryzyko, że w danym momencie trzy koła będą przenosić większość ciężaru. Wybór kółek z zapasem nośności jest więc kluczowy.

Średnica koła 125 mm, 160 mm czy 200 mm?

Średnica koła ma bezpośredni wpływ na łatwość przemieszczania rusztowania, zwłaszcza na nierównych powierzchniach. Kółka o średnicy 125 mm są często stosowane w lżejszych rusztowaniach warszawskich lub w miejscach, gdzie podłoże jest idealnie gładkie i utwardzone. Kółka 160 mm to uniwersalne rozwiązanie, które sprawdza się w większości zastosowań, oferując dobrą równowagę między nośnością a zdolnością do pokonywania drobnych przeszkód. Natomiast kółka o średnicy 200 mm to najlepszy wybór do ciężkich rusztowań systemowych i na placach budowy z nierównym, grząskim lub pełnym przeszkód terenem. Większa średnica koła znacznie ułatwia pokonywanie kamieni, kabli czy niewielkich progów, minimalizując ryzyko zablokowania się rusztowania.

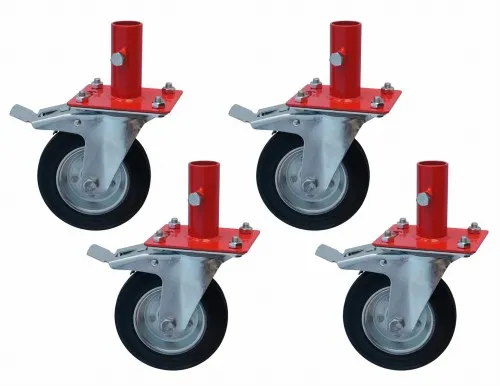

Typ mocowania trzpień gładki, gwintowany czy regulowany?

Typ mocowania kółka musi być idealnie dopasowany do konstrukcji rusztowania. Niezgodność może prowadzić do niestabilności lub uszkodzenia sprzętu:

• Trzpień gładki: Jest to najprostszy typ mocowania, wsuwany bezpośrednio w rurę nogi rusztowania. Ważne jest, aby średnica trzpienia była idealnie dopasowana do wewnętrznej średnicy rury, aby zapewnić stabilność i brak luzów. Często stosowany w rusztowaniach warszawskich.
• Trzpień gwintowany: Ten typ mocowania posiada gwint, który umożliwia przykręcenie kółka do specjalnej nakrętki lub elementu rusztowania. Zapewnia to bardzo pewne i stabilne połączenie, często spotykane w bardziej zaawansowanych systemach.
• Trzpień z regulacją wysokości: To rozwiązanie jest niezwykle praktyczne, gdy pracujemy na nierównym terenie. Trzpień posiada śrubę lub mechanizm pozwalający na precyzyjną regulację wysokości każdej nogi rusztowania. Dzięki temu można idealnie wypoziomować całą konstrukcję, co jest kluczowe dla bezpieczeństwa i komfortu pracy.

Hamulec „total stop” absolutna podstawa bezpieczeństwa

Jak już wspomniałem, podwójny hamulec typu "total stop" to jedyne bezpieczne rozwiązanie wymagane przez przepisy i normy, takie jak PN-EN 1004. Jego działanie polega na jednoczesnym zablokowaniu dwóch kluczowych ruchów: obrotu koła wokół własnej osi oraz obrotu obrotnicy (głowicy) wokół trzpienia. Oznacza to, że po zaciągnięciu hamulca kółko nie tylko nie toczy się, ale również nie może zmienić kierunku. To podwójne zabezpieczenie eliminuje ryzyko przypadkowego przemieszczenia się rusztowania, co jest absolutnie kluczowe dla bezpieczeństwa pracowników i stabilności całej konstrukcji. Zawsze upewnij się, że kupowane kółka posiadają ten typ hamulca i że działa on bez zarzutu.

Materiał bieżnika poliuretan, guma czy poliamid?

Wybór materiału bieżnika kółka ma kluczowe znaczenie dla jego trwałości, nośności, specyfiki pracy w różnych warunkach oraz wpływu na podłoże. Każdy materiał ma swoje unikalne właściwości, które należy dopasować do konkretnego zastosowania. Przyjrzyjmy się najpopularniejszym opcjom.

Kółka poliuretanowe (PU) złoty standard w budownictwie

Kółka poliuretanowe (PU) to bez wątpienia "złoty standard" w profesjonalnych zastosowaniach budowlanych i przemysłowych. Ich popularność wynika z szeregu niezaprzeczalnych zalet. Charakteryzują się bardzo wysoką nośnością, co pozwala na bezpieczne transportowanie ciężkich rusztowań i materiałów. Są niezwykle odporne na ścieranie, co przekłada się na długą żywotność, nawet przy intensywnym użytkowaniu. Dodatkowo, poliuretan jest odporny na wiele chemikaliów, olejów i smarów, co jest istotne w środowisku budowlanym. Co ważne, kółka PU nie niszczą podłoża i pracują stosunkowo cicho, co czyni je idealnym wyborem do zastosowań wewnętrznych, gdzie ochrona posadzek jest priorytetem.

Kółka gumowe amortyzacja i ochrona podłoża

Kółka gumowe są cenione przede wszystkim za ich zdolność do amortyzacji drgań. Ta cecha sprawia, że doskonale sprawdzają się na nierównych powierzchniach, gdzie pomagają zniwelować wstrząsy i zapewniają płynniejsze przemieszczanie rusztowania. Guma oferuje również dobrą przyczepność. Warto zwrócić uwagę na różnice między gumą standardową (zazwyczaj czarną), która może zostawiać ślady na delikatnych posadzkach, a gumą niebrudzącą (szarą). Ta druga jest preferowana w pracach wykończeniowych, aby uniknąć zabrudzeń i uszkodzeń świeżo położonych podłóg.

Kółka poliamidowe (PA) twardość i odporność

Kółka poliamidowe (PA) są niezwykle twarde i wytrzymałe, co czyni je idealnym wyborem do przenoszenia bardzo dużych obciążeń. Ich odporność na ścieranie i wiele agresywnych chemikaliów jest imponująca. Jednak ich twardość ma też swoje wady kółka PA są głośne w pracy i praktycznie nie amortyzują drgań. To sprawia, że są odpowiednie głównie na idealnie gładkich, twardych posadzkach, gdzie hałas i brak amortyzacji nie stanowią problemu. Na nierównym terenie ich użycie może być niekomfortowe i prowadzić do szybszego zużycia rusztowania.

Bieżnik niebrudzący (non-marking) must-have w pracach wykończeniowych

Bieżnik niebrudzący, często oznaczany jako "non-marking", to obowiązkowy element wyposażenia, gdy prace budowlane lub remontowe prowadzone są wewnątrz budynków, zwłaszcza na gotowych posadzkach. Niezależnie od tego, czy mówimy o parkiecie, panelach, płytkach ceramicznych czy posadzkach żywicznych, ochrona podłoża jest priorytetem. Kółka z bieżnikiem niebrudzącym, wykonane zazwyczaj z szarej gumy lub specjalnego poliuretanu, gwarantują, że przemieszczanie rusztowania nie pozostawi nieestetycznych śladów czy zarysowań, co pozwala uniknąć kosztownych poprawek i reklamacji.

Dopasowanie kółek do typu rusztowania warszawskie czy systemowe?

Prawidłowe dopasowanie kółek do konkretnego typu rusztowania jest absolutnie kluczowe dla stabilności i bezpieczeństwa całej konstrukcji. Różne systemy rusztowań mają odmienne wymagania dotyczące nośności, średnicy trzpienia i ogólnej wytrzymałości kółek. Nie można stosować tych samych kółek do każdego rodzaju rusztowania. Moje doświadczenie pokazuje, że ignorowanie tych różnic prowadzi do poważnych problemów.

Kółka do rusztowań warszawskich

Rusztowania warszawskie, ze względu na swoją lżejszą konstrukcję i modułową budowę, zazwyczaj wymagają kółek o nieco mniejszej nośności niż ciężkie systemy. Najczęściej stosuje się w nich kółka o średnicach 125 mm lub 160 mm. Kluczowe jest dopasowanie średnicy trzpienia kółka do wewnętrznej średnicy rury rusztowania warszawskiego. Zazwyczaj są to trzpienie gładkie, które wsuwa się w nogę rusztowania. Ważne jest, aby połączenie było stabilne i nie miało luzów, co zapewni bezpieczeństwo użytkowania.

Kółka do rusztowań systemowych (klinowych, modułowych)

Ciężkie rusztowania systemowe, takie jak klinowe czy modułowe, charakteryzują się znacznie większą masą własną oraz są przeznaczone do przenoszenia znacznie większych obciążeń. Wymagają one zatem kółek o znacznie większej nośności. Często stosuje się w nich kółka o większej średnicy, np. 200 mm, które lepiej radzą sobie z nierównościami terenu i ułatwiają przemieszczanie ciężkiej konstrukcji. Trzpienie kółek muszą być dopasowane do specyficznych rur nośnych danego systemu rusztowania, często są to trzpienie gwintowane lub specjalne mocowania systemowe, które zapewniają maksymalną stabilność.

Kółka z regulacją wysokości kiedy są niezbędne?

Kółka z regulacją wysokości to nieocenione rozwiązanie, gdy rusztowanie musi być ustawione na nierównym terenie. Dzięki wbudowanemu mechanizmowi śrubowemu lub innemu systemowi regulacji, pozwalają one na precyzyjne wypoziomowanie każdej nogi rusztowania niezależnie. Jest to absolutnie kluczowe dla zachowania stabilności i bezpieczeństwa całej konstrukcji. Nawet niewielkie odchylenie od poziomu może prowadzić do niebezpiecznego chwiania się rusztowania. Kółka z regulacją wysokości umożliwiają szybkie i łatwe skorygowanie różnic w wysokości podłoża, co jest szczególnie ważne na placach budowy, gdzie rzadko spotyka się idealnie płaskie powierzchnie.

Najczęstsze błędy przy wyborze i eksploatacji kółek jak ich unikać?

Unikanie typowych błędów przy wyborze i eksploatacji kółek jest równie ważne, co znajomość ich parametrów technicznych. Nawet najlepsze kółka, jeśli są źle dobrane lub niewłaściwie użytkowane, mogą stać się źródłem zagrożenia. Moje wieloletnie doświadczenie w branży nauczyło mnie, że często to właśnie proste błędy prowadzą do poważnych wypadków. Zwróćmy uwagę na te najczęściej popełniane.

Oszczędzanie na nośności fałszywa oszczędność

Jednym z najpoważniejszych błędów jest "oszczędzanie" na nośności kółek. Wybór tańszych, ale mniej wytrzymałych kółek, które ledwo spełniają minimalne wymagania obliczonej nośności, to fałszywa oszczędność. Jak już wspominałem, zawsze należy wybierać kółka z zapasem mocy, stosując zasadę dzielenia całkowitego ciężaru przez trzy. Brak tego zapasu zwiększa ryzyko przeciążenia, uszkodzenia kółek i w konsekwencji utraty stabilności rusztowania. Bezpieczeństwo nie ma ceny, a koszty ewentualnego wypadku zawsze przewyższą różnicę w cenie między kółkami o odpowiedniej i niewystarczającej nośności.

Ignorowanie stanu nawierzchni droga do wypadku

Ignorowanie stanu nawierzchni, po której przemieszczane jest rusztowanie, to kolejny poważny błąd. Przepisy BHP wyraźnie wskazują, że droga musi być równa, utwardzona i pozbawiona przeszkód. Próby przemieszczania rusztowania po nierównym, grząskim terenie, pełnym kamieni, kabli czy gruzu, prowadzą do nierównomiernego obciążenia kółek, ich uszkodzenia, a w skrajnych przypadkach do przewrócenia się całej konstrukcji. Zawsze upewnij się, że trasa przejazdu jest odpowiednio przygotowana i bezpieczna.

Brak regularnej inspekcji cichy wróg bezpieczeństwa

Kółka do rusztowań to "cichy wróg bezpieczeństwa", jeśli brakuje regularnej inspekcji. Wielu użytkowników zapomina, że te elementy podlegają zużyciu. Brak kontroli może prowadzić do używania zużytych lub uszkodzonych elementów, takich jak pęknięte bieżniki, luzy w łożyskach czy niesprawne hamulce. Regularne przeglądy przed każdym użyciem rusztowania są absolutnie kluczowe. Pozwalają one na wczesne wykrycie usterek i wymianę uszkodzonych kółek, zanim staną się przyczyną wypadku.

Mieszanie różnych typów kółek destabilizacja konstrukcji

Mieszanie różnych typów i rozmiarów kółek w jednym rusztowaniu to błąd, który może mieć katastrofalne skutki. Używanie kółek o różnej średnicy, nośności czy typie materiału bieżnika prowadzi do nierównomiernego rozłożenia obciążeń i destabilizacji całej konstrukcji. Rusztowanie może przechylać się, chwiać, a nawet przewrócić. Zawsze należy stosować komplet kółek tego samego typu, rozmiaru i producenta, aby zapewnić jednolite właściwości jezdne i maksymalną stabilność.

Konserwacja i przeglądy jak przedłużyć życie kółek i zapewnić bezpieczeństwo?

Proste czynności konserwacyjne i regularne przeglądy znacząco przedłużają życie kółek do rusztowań i, co najważniejsze, gwarantują ich bezpieczne funkcjonowanie. Zaniedbania w tym obszarze to proszenie się o kłopoty. Pamiętaj, że kółka są elementami intensywnie eksploatowanymi, które wymagają uwagi.

Czyszczenie i smarowanie podstawy długowieczności

Aby kółka służyły długo i bezpiecznie, należy regularnie przeprowadzać podstawowe czynności konserwacyjne:

1. Czyszczenie mechanizmów jezdnych: Po każdym użyciu, a zwłaszcza po pracy w trudnych warunkach (błoto, pył, piasek), należy dokładnie oczyścić koła i obrotnice z wszelkich zanieczyszczeń. Użyj szczotki i sprężonego powietrza, aby usunąć brud, który mógłby zablokować ruch.
2. Konserwacja hamulców: Sprawdź, czy mechanizm hamulcowy działa płynnie. Oczyść go z kurzu i brudu. W razie potrzeby użyj niewielkiej ilości smaru w sprayu, aby zapewnić swobodne działanie dźwigni i blokady.
3. Smarowanie łożysk: Regularnie smaruj łożyska kółek i obrotnic. Użyj odpowiedniego smaru odpornego na wodę i wysokie ciśnienie. Zapobiegnie to korozji, zmniejszy tarcie i zapewni płynny obrót, co jest kluczowe dla łatwości przemieszczania rusztowania i długowieczności kółek.
4. Kontrola trzpieni: Sprawdź stan trzpieni mocujących. Upewnij się, że nie są zgięte, skorodowane ani uszkodzone. W przypadku trzpieni gwintowanych, oczyść gwint i w razie potrzeby nasmaruj go, aby ułatwić regulację wysokości.

Przeczytaj również: Bezpieczny zakup rusztowań Plettac na OLX? Uniknij pułapek!

Kiedy kółko nadaje się do wymiany?

Istnieją jasne kryteria, kiedy kółko należy bezwzględnie wycofać z użytkowania i wymienić na nowe. Nie ma tu miejsca na kompromisy, bo stawką jest bezpieczeństwo:

• Uszkodzenia bieżnika: Pęknięcia, głębokie nacięcia, ubytki materiału bieżnika, które wpływają na jego kształt lub integralność.
• Luz w łożyskach: Wyczuwalny luz w łożyskach koła lub obrotnicy, który wskazuje na ich zużycie i może prowadzić do niestabilności.
• Niesprawny hamulec: Hamulec, który nie blokuje skutecznie obrotu koła lub obrotnicy, lub działa z oporem.
• Odkształcenia konstrukcji: Zgięte trzpienie, pęknięte lub zdeformowane elementy metalowe obudowy kółka.
• Trudności w obrocie: Kółko, które nie obraca się swobodnie lub zablokowało się mimo czyszczenia i smarowania.
• Korozja: Zaawansowana korozja, która osłabia strukturę metalowych elementów kółka.
