Bezpieczne rusztowanie warszawskie: wymiary i sekrety stabilności

Rusztowanie warszawskie, choć proste w konstrukcji, wymaga precyzyjnej wiedzy o jego wymiarach, aby zapewnić bezpieczeństwo i efektywność pracy. W tym artykule przedstawię kompleksowy przewodnik po kluczowych parametrach, które musisz znać. Precyzyjne dane pomogą Ci w świadomym wyborze, bezpiecznym zakupie lub wynajmie, a także w prawidłowym i zgodnym z przepisami użytkowaniu tej popularnej konstrukcji.

Dlaczego precyzyjne wymiary są kluczowe dla stabilności konstrukcji?

Z mojej perspektywy, jako osoby z doświadczeniem w branży budowlanej, mogę śmiało powiedzieć, że dokładne wymiary wszystkich elementów rusztowania warszawskiego są absolutnie fundamentalne dla jego stabilności i bezpieczeństwa użytkowania. Rusztowanie to system, w którym każdy element musi idealnie pasować do pozostałych. Nawet niewielkie odchylenia w średnicy rur, grubości ścianki, czy wymiarach czopów i kielichów mogą prowadzić do luzów w połączeniach, a w konsekwencji do utraty stateczności całej konstrukcji. W praktyce oznacza to, że niestabilne rusztowanie to prosta droga do wypadków, a tego przecież chcemy uniknąć za wszelką cenę.

Od czego zależą wymiary i jak wpływają na zastosowanie rusztowania?

Wymiary rusztowania warszawskiego zależą przede wszystkim od norm producenta, ale także od jego przeznaczenia. Chociaż istnieje pewien standard, o którym za chwilę opowiem, to jednak drobne różnice mogą występować. Te wymiary mają bezpośredni wpływ na funkcjonalność i możliwości zastosowania rusztowania. Na przykład, standardowa szerokość pozwala na swobodne poruszanie się, ale jednocześnie sprawia, że konstrukcja jest wystarczająco wąska, by zmieścić się w wielu przestrzeniach. Wysokość ramki determinuje z kolei, jak ergonomicznie można planować kolejne poziomy robocze. Dobór odpowiednich wymiarów jest kluczowy, aby rusztowanie służyło nam efektywnie, czy to w wąskich korytarzach, czy na większych wysokościach.

"Warszawskie" czy "kolumnowe" krótkie wyjaśnienie nazewnictwa.

Warto wiedzieć, że "rusztowanie warszawskie" to tak naprawdę potoczna nazwa, która przyjęła się w Polsce. Oficjalnie w nomenklaturze budowlanej częściej spotkamy się z określeniem "rusztowanie kolumnowe". Nazwa "warszawskie" przylgnęła do niego ze względu na jego ogromną popularność i powszechne stosowanie w stolicy w okresie powojennej odbudowy. Niezależnie od nazwy, mówimy o tej samej, sprawdzonej konstrukcji.

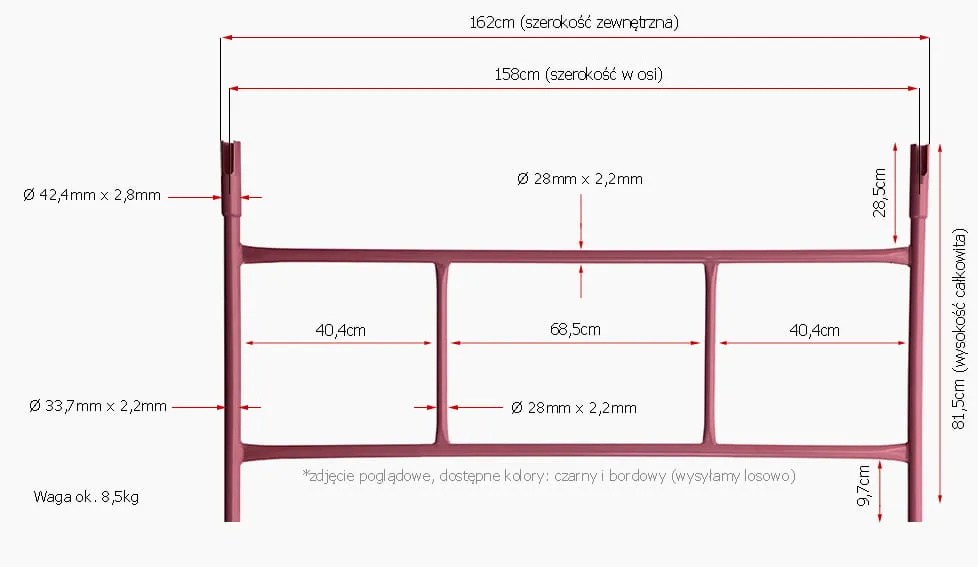

Standardowe wymiary ramy fundament każdego rusztowania warszawskiego

Kiedy mówimy o rusztowaniu warszawskim, od razu na myśl przychodzą mi jego charakterystyczne ramki. To one stanowią fundament całej konstrukcji. Standardowo, najczęściej spotykany wymiar szerokości ramy, mierzony w osiach rur pionowych, to 158 cm. Niektórzy producenci mogą podawać 160 cm, ale różnica jest zazwyczaj minimalna i nie wpływa na kompatybilność. Wysokość pojedynczej ramki to z kolei około 70 cm. Te dwa wymiary są kluczowe i to na nich opiera się cały system montażu.

Szerokość robocza: ile miejsca będziesz mieć na podeście?

Szerokość robocza to nic innego jak przestrzeń, którą faktycznie masz do dyspozycji na podeście, aby swobodnie pracować. Przy osiowej szerokości ramy wynoszącej 158 cm, wewnętrzna szerokość robocza wynosi zazwyczaj około 150 cm. To bardzo ważny parametr, ponieważ decyduje o komforcie i bezpieczeństwie. Taka przestrzeń pozwala mi na swobodne poruszanie się, ustawienie wiadra z farbą czy narzędzi, bez uczucia ścisku. Pamiętaj, że im więcej miejsca, tym efektywniejsza i bezpieczniejsza praca.

Typowa wysokość ramki: jak wpływa na planowanie poziomów roboczych?

Standardowa wysokość ramki, wynosząca 70 cm, jest niezwykle praktyczna. Dzięki niej planowanie i montaż kolejnych poziomów roboczych staje się intuicyjne i ergonomiczne. Wysokość ta pozwala na swobodne przechodzenie pod kolejnym poziomem, a jednocześnie umożliwia precyzyjne dopasowanie wysokości roboczej do wykonywanych zadań. Łatwo jest obliczyć, ile ramek potrzebujesz, aby osiągnąć pożądaną wysokość, co znacznie przyspiesza montaż.

Wymiary osiowe vs. wewnętrzne na co zwrócić uwagę przy zakupie?

Kiedy stajesz przed wyborem rusztowania, koniecznie zwróć uwagę na różnicę między wymiarami osiowymi a wewnętrznymi. Wymiary osiowe, takie jak wspomniane 158 cm szerokości, odnoszą się do odległości między osiami rur pionowych. Natomiast wymiary wewnętrzne, np. 150 cm szerokości roboczej, to rzeczywista przestrzeń użytkowa. Przy zakupie lub wynajmie zawsze upewnij się, że znasz oba te parametry. Są one kluczowe dla zapewnienia kompatybilności z posiadanymi już elementami (np. podestami) oraz dla oceny, czy rusztowanie zapewni Ci odpowiednią przestrzeń do pracy. Zawsze wolę mieć pewność, że wszystko będzie pasować idealnie.

Z czego składa się rama? Kluczowe parametry techniczne

Rama rusztowania warszawskiego, choć z pozoru prosta, kryje w sobie kilka kluczowych parametrów technicznych, które decydują o jej wytrzymałości i funkcjonalności. Zrozumienie ich jest niezbędne do oceny jakości i bezpieczeństwa konstrukcji.

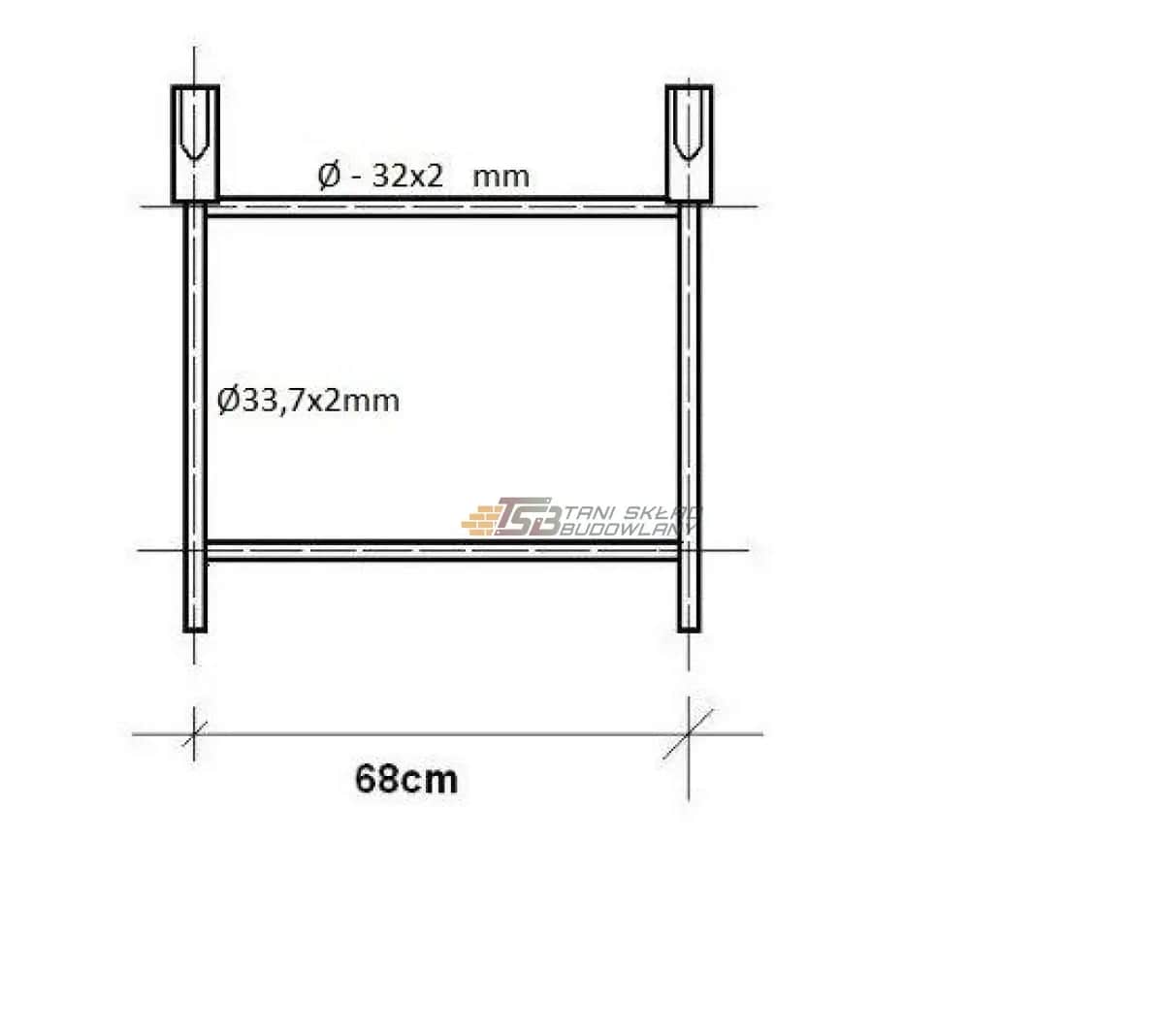

Średnica rur: czy większa zawsze znaczy lepsza?

Najczęściej spotykana średnica zewnętrzna rur w rusztowaniu warszawskim to 33,7 mm. Czy większa średnica zawsze oznacza lepsze parametry? Niekoniecznie. Chociaż grubsza rura może być bardziej wytrzymała na zginanie, to jednak zwiększa wagę całej konstrukcji. Producenci dążą do optymalizacji, szukając idealnego balansu między wytrzymałością, sztywnością a wagą. Standardowa średnica 33,7 mm jest wynikiem tych optymalizacji i w większości zastosowań okazuje się w pełni wystarczająca.

Grubość ścianki rury (2 mm vs. 2,9 mm) jak wpływa na wagę i wytrzymałość?

Grubość ścianki rury to parametr, który ma znaczący wpływ na wagę i wytrzymałość rusztowania. Standardowo spotykamy się z grubością od 2 mm do 2,9 mm. Ramka z rurą o ściance 2 mm będzie lżejsza (ok. 8 kg), co ułatwia transport i montaż, ale może być nieco mniej sztywna. Z kolei ramka z rurą o ściance 2,9 mm będzie cięższa (ok. 11 kg), ale za to znacznie bardziej wytrzymała i sztywna, co przekłada się na większą stabilność całej konstrukcji, szczególnie przy wyższych montażach. Zawsze doradzam wybór grubszej ścianki, jeśli zależy nam na maksymalnej trwałości i bezpieczeństwie, zwłaszcza gdy rusztowanie będzie intensywnie eksploatowane.

Wymiary czopów i kielichów sekret stabilnego połączenia pionowego.

Czopy i kielichy to elementy, które odpowiadają za pionowe łączenie ram rusztowania. Ich precyzyjne dopasowanie do średnicy rur pionowych jest absolutnie kluczowe dla stabilności i bezpieczeństwa konstrukcji. Jeśli czop jest zbyt luźny w kielichu, połączenie będzie niestabilne, a całe rusztowanie będzie się chwiać. Niestety, często spotykam się z problemami z kompatybilnością elementów od różnych producentów. Mimo że wymiary ram mogą być podobne, różnice w wykonaniu czopów i kielichów mogą uniemożliwić bezpieczne i stabilne połączenie. Zawsze zalecam kupowanie elementów od jednego producenta lub dokładne sprawdzenie kompatybilności przed zakupem.

Jaka jest maksymalna bezpieczna wysokość rusztowania warszawskiego?

To jedno z najczęściej zadawanych pytań i zarazem jedno z najważniejszych, jeśli chodzi o bezpieczeństwo. Maksymalna bezpieczna wysokość montażu rusztowania warszawskiego zależy od wielu czynników, w tym od miejsca użytkowania i zastosowanych zabezpieczeń.

Praca wewnątrz budynków do ilu metrów bez dodatkowych zabezpieczeń?

Zgodnie z przepisami i moimi doświadczeniami, rusztowania warszawskie bez dodatkowych obliczeń statycznych i projektu technicznego można bezpiecznie montować do wysokości 8 metrów wewnątrz budynków. Warunkiem jest, że jest to przestrzeń zamknięta i osłonięta od wiatru. W takich warunkach ryzyko przewrócenia się konstrukcji jest minimalne, co pozwala na bezpieczną pracę.

Montaż na zewnątrz kiedy kotwienie do ściany staje się obowiązkiem?

Sytuacja zmienia się diametralnie, gdy rusztowanie jest montowane na zewnątrz. Tutaj bezpieczna wysokość bez kotwienia i dodatkowych stężeń jest znacznie niższa i często ograniczona do 5 metrów. Przekroczenie tej wysokości wymaga już obowiązkowego kotwienia rusztowania do ściany budynku. Kotwienie to kluczowy element, który zapobiega przewróceniu się konstrukcji pod wpływem wiatru czy obciążeń. Dodatkowo, przy wyższych konstrukcjach zewnętrznych, należy bezwzględnie zastosować stężenia ukośne, o których za chwilę opowiem.

Rola stężeń ukośnych w zapewnieniu stateczności przy wyższych konstrukcjach.

Stężenia ukośne to nic innego jak dodatkowe elementy, które łączą ramki rusztowania po przekątnej, tworząc trójkąty. Ich rola w zwiększaniu stateczności rusztowania, szczególnie przy wyższych konstrukcjach, jest nieoceniona. Stężenia ukośne zapobiegają bocznym deformacjom i chwianiu się rusztowania, rozkładając obciążenia i usztywniając całą konstrukcję. Bez nich, wysokie rusztowanie warszawskie byłoby po prostu niebezpieczne. Zawsze upewnij się, że są one prawidłowo zamontowane i odpowiednio rozmieszczone.

Wymiary pozostałych elementów systemu co jeszcze musisz zmierzyć?

Rusztowanie warszawskie to nie tylko ramy. Składa się ono z wielu innych elementów, których wymiary i właściwości są równie ważne dla funkcjonalności i bezpieczeństwa. Przyjrzyjmy się im bliżej.

Podesty robocze jak dobrać ich wymiar i nośność?

Podesty robocze to Twoje miejsce pracy, dlatego ich odpowiedni dobór jest krytyczny. Muszą one idealnie pokrywać całą przestrzeń między ramami, nie pozostawiając żadnych szczelin, przez które można by wpaść lub upuścić narzędzia. Ważna jest również ich nośność musi być ona dostosowana do ciężaru pracowników i materiałów, które będą na nich składowane. Zawsze sprawdzam, czy podesty są solidne, nie uginają się i posiadają odpowiednie certyfikaty. Pamiętaj, że bezpieczeństwo zaczyna się od stabilnego podłoża pod stopami.

Kółka jezdne jakie wymiary i dlaczego warto wybrać te z hamulcem?

Jeśli planujesz rusztowanie mobilne, kółka jezdne są niezbędne. Ich wymiary, a przede wszystkim średnica, wpływają na łatwość przemieszczania konstrukcji, zwłaszcza po nierównym terenie. Jednak najważniejszą cechą, na którą zawsze zwracam uwagę, jest obecność hamulca. Kółka z hamulcem to absolutna podstawa bezpieczeństwa. Pozwalają one na zablokowanie rusztowania w wybranej pozycji, zapobiegając jego samoczynnemu przesunięciu się podczas pracy. Nigdy nie używaj rusztowania na kółkach bez sprawnych hamulców!

Podstawki regulowane klucz do stabilności na nierównym terenie.

Nawet na pozornie płaskim terenie rzadko kiedy jest idealnie równo. Właśnie dlatego podstawki regulowane są tak ważne. Pozwalają one na precyzyjne wypoziomowanie rusztowania, co jest kluczowe dla jego stabilności. Dodatkowo, zawsze, ale to zawsze, stosuj pod nóżki rusztowania podkłady drewniane. Rozkładają one ciężar na większą powierzchnię, zapobiegając zapadaniu się nóżek w miękkie podłoże. To mały element, ale jego brak może mieć katastrofalne skutki.

Najczęstsze błędy związane z wymiarami i montażem

Z mojego doświadczenia wynika, że wiele wypadków na budowie można by uniknąć, gdyby przestrzegano podstawowych zasad dotyczących wymiarów i montażu rusztowań. Oto najczęstsze błędy, które obserwuję i przed którymi chcę Cię ostrzec.

Mieszanie elementów od różnych producentów czy to na pewno dobry pomysł?

To jeden z najpoważniejszych błędów, jaki można popełnić. Nawet jeśli elementy od różnych producentów wydają się mieć podobne wymiary, to różnice w tolerancjach wykonania czopów i kielichów mogą być na tyle duże, że połączenia nie będą stabilne. Może to prowadzić do luzów, chwiania się konstrukcji, a w najgorszym wypadku do jej zawalenia. Zawsze zalecam stosowanie elementów od jednego producenta, aby mieć pewność pełnej kompatybilności i bezpieczeństwa.

Ignorowanie wymogów dotyczących podłoża jakie są konsekwencje?

Rusztowanie musi być ustawione na stabilnym, wyrównanym i utwardzonym podłożu. Ignorowanie tych wymogów to proszenie się o kłopoty. Jeśli podłoże jest miękkie lub nierówne, nóżki rusztowania mogą się zapadać, co prowadzi do utraty stabilności całej konstrukcji. Widziałem już rusztowania, które przechylały się niebezpiecznie tylko dlatego, że ktoś zapomniał o drewnianych podkładach pod nóżki. To podstawa, której nie wolno lekceważyć.

Niewłaściwe rozmieszczenie podestów i brak poręczy ochronnych.

Każdy poziom roboczy rusztowania musi być w pełni zabezpieczony. Oznacza to, że podesty robocze muszą pokrywać całą przestrzeń między ramami, bez żadnych luk. Co więcej, na każdym poziomie, na którym przebywają pracownicy, obowiązkowe są poręcze ochronne na wysokości 1,1 m oraz krawężniki o wysokości 0,15 m. Te elementy zapobiegają upadkom z wysokości oraz spadaniu narzędzi czy materiałów. Brak tych zabezpieczeń to rażące naruszenie przepisów BHP i ogromne ryzyko dla zdrowia i życia.

Jak wybrać rusztowanie o optymalnych wymiarach do Twoich potrzeb?

Wybór odpowiedniego rusztowania warszawskiego to inwestycja w bezpieczeństwo i efektywność pracy. Pamiętaj, że optymalne wymiary to takie, które najlepiej odpowiadają specyfice Twoich zadań i warunków na placu budowy.

Checklist: kluczowe wymiary do weryfikacji przed zakupem lub wynajmem.

Zanim zdecydujesz się na zakup lub wynajem, zawsze przejdź przez tę listę kontrolną:

• Szerokość ramy: Sprawdź zarówno wymiar osiowy (np. 158 cm), jak i wewnętrzną szerokość roboczą (np. 150 cm).
• Wysokość ramki: Upewnij się, że standardowe 70 cm odpowiada Twoim potrzebom.
• Średnica rur: Zweryfikuj, czy wynosi ona 33,7 mm.
• Grubość ścianki rur: Zastanów się, czy potrzebujesz 2 mm (lżejsze) czy 2,9 mm (wytrzymalsze).
• Kompatybilność elementów: Jeśli masz już jakieś części, upewnij się, że nowe będą z nimi pasować, zwłaszcza czopy i kielichy.
• Maksymalna wysokość montażu: Określ, do jakiej wysokości będziesz używać rusztowania i czy wymaga ono kotwienia lub stężeń.

Przeczytaj również: Ceny rusztowań elewacyjnych: Kupić czy wynająć? Pełny przewodnik

Przypomnienie o przepisach BHP bezpieczeństwo ponad wszystko.

Na koniec, chciałbym mocno podkreślić, że bezpieczeństwo jest zawsze najważniejsze. Pamiętaj o kluczowych przepisach BHP:

• Montażem i demontażem rusztowania mogą zajmować się wyłącznie osoby posiadające odpowiednie uprawnienia montażysty rusztowań.
• Przed przystąpieniem do użytkowania rusztowanie musi zostać formalnie odebrane przez kierownika budowy lub osobę uprawnioną, z wpisem do dziennika budowy.
• Zawsze stosuj stężenia ukośne, poręcze ochronne i krawężniki na każdym poziomie roboczym.
• Rusztowanie musi stać na stabilnym, wyrównanym podłożu, z odpowiednimi podkładami pod nóżki.
