Rygiel rusztowania: Jak wybrać i zamontować bezpieczną belkę?

Ten artykuł szczegółowo omówi poprzeczną belkę rusztowania, znaną jako rygiel, wyjaśniając jej kluczową rolę w stabilności i bezpieczeństwie konstrukcji. Poznasz rodzaje rygli, ich parametry techniczne, zasady prawidłowego montażu oraz weryfikacji stanu, co pozwoli Ci podjąć świadome decyzje zakupowe i zapewnić zgodność z normami na placu budowy.

Rola rygla, której nie widać gołym okiem: więcej niż tylko podpora podestu

Rygiel poprzeczny, często nazywany po prostu ryglem, to jeden z najbardziej fundamentalnych, choć nie zawsze docenianych, elementów każdego rusztowania. Jego podstawową funkcją jest podtrzymywanie podestów roboczych, na których poruszają się pracownicy i składowane są materiały. To właśnie rygiel przenosi obciążenia z podestów bezpośrednio na stojaki (pionowe słupy) rusztowania. Jednak jego rola wykracza daleko poza zwykłe podpieranie. Rygiel poprzeczny pełni również krytyczną funkcję w usztywnianiu całej konstrukcji rusztowania w płaszczyźnie poziomej. Dzięki niemu rusztowanie zachowuje swoją geometrię i stabilność, zapobiegając niekontrolowanym ruchom i deformacjom, które mogłyby prowadzić do poważnych zagrożeń. Bez solidnych i prawidłowo zamontowanych rygli, cała konstrukcja byłaby niestabilna i niebezpieczna.

Skutki zastosowania niewłaściwej lub uszkodzonej belki: realne zagrożenia na budowie

Jako doświadczony praktyk w branży budowlanej, zawsze podkreślam, że ignorowanie stanu technicznego lub stosowanie niewłaściwych elementów rusztowania to proszenie się o kłopoty. Użycie nieodpowiednich, uszkodzonych lub źle zamontowanych rygli może mieć katastrofalne konsekwencje. Przede wszystkim, prowadzi to do utraty stabilności rusztowania. Niewłaściwy rygiel może nie wytrzymać obciążenia, co w najlepszym wypadku skończy się lokalnym uszkodzeniem, a w najgorszym zawaleniem się całej konstrukcji. To z kolei niesie za sobą ogromne ryzyko dla życia i zdrowia pracowników. Upadki z wysokości, spowodowane pęknięciem rygla lub jego niewłaściwym zamocowaniem, są jednymi z najgroźniejszych wypadków na budowie. Pamiętajmy, że na rusztowaniu pracują ludzie, a ich bezpieczeństwo zależy od każdego, nawet najmniejszego, elementu konstrukcji.

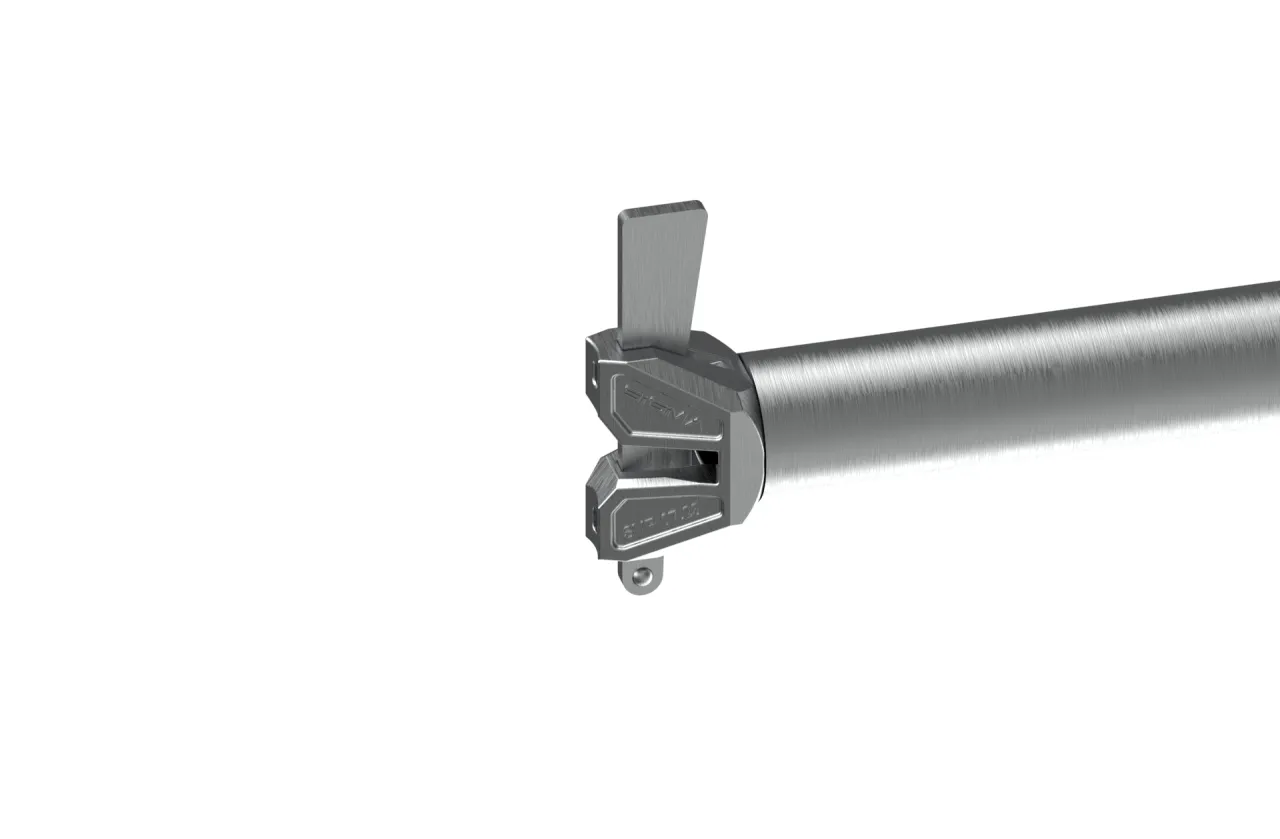

Wybór rygla poprzecznego: poznaj dostępne rodzaje i ich zastosowanie

Rygiel U: niezbędny do montażu podestów systemowych

Wśród rygli poprzecznych rygiel U jest bez wątpienia najbardziej rozpoznawalny i najczęściej stosowany w nowoczesnych systemach rusztowań. Jego nazwa pochodzi od charakterystycznego profilu w kształcie litery "U", który jest specjalnie zaprojektowany do bezpiecznego i stabilnego montażu podestów stalowych lub aluminiowych. Te podesty posiadają zazwyczaj specjalne wąsy lub haki, które idealnie wpasowują się w profil rygla U, zapewniając solidne oparcie i eliminując ryzyko przesuwania się. Dzięki temu, rygiel U gwarantuje nie tylko stabilność, ale i bezpieczeństwo powierzchni roboczej. Na rynku dostępne są również wersje wzmocnione rygli U, charakteryzujące się zwiększoną nośnością, przeznaczone do zastosowań, gdzie wymagane są większe obciążenia.

Rygiel standardowy (O-rygiel): kiedy jego zastosowanie jest wystarczające?

Obok rygla U, często spotykamy rygiel standardowy, zwany również O-ryglem. Jak sama nazwa wskazuje, jego profil jest zazwyczaj okrągły, często o standardowej średnicy 48,3 mm, co jest zgodne z normami dla rur rusztowaniowych. O-rygiel, choć nie jest przeznaczony do bezpośredniego montażu podestów systemowych z wąsami, ma swoje niezastąpione zastosowania. Jest on przede wszystkim wykorzystywany jako element usztywniający konstrukcję rusztowania, zapewniając jej dodatkową sztywność w płaszczyźnie poziomej. Ponadto, O-rygiel doskonale sprawdza się jako element do montażu poręczy, zabezpieczających krawędzie podestów, co jest kluczowe dla bezpieczeństwa pracowników. Jego uniwersalność sprawia, że jest to ważny komponent w wielu konfiguracjach rusztowań.

Wersje wzmocnione: gdy liczy się ponadprzeciętna nośność

W niektórych sytuacjach standardowe rygle mogą okazać się niewystarczające. Mówię tu o projektach, które wymagają ponadprzeciętnej nośności, na przykład przy składowaniu ciężkich materiałów na rusztowaniu, montażu specjalistycznego sprzętu czy w przypadku bardzo szerokich pól rusztowania. W takich okolicznościach sięgamy po wersje wzmocnione rygli. Są one wykonane z grubszych profili stalowych lub posiadają dodatkowe wzmocnienia konstrukcyjne, co znacząco zwiększa ich odporność na zginanie i ściskanie. Wybór wzmocnionych rygli to decyzja, którą zawsze podejmuję w oparciu o dokładną analizę obciążeń i wymagań projektowych, aby mieć pewność, że konstrukcja będzie absolutnie bezpieczna.

Kompatybilność systemowa: jak dopasować belkę do rusztowań Plettac, Layher czy Rux?

Jedną z najważniejszych zasad, o których zawsze przypominam, jest absolutna konieczność zachowania kompatybilności systemowej. Rusztowania to systemy modułowe, a ich elementy, w tym rygle, są projektowane z myślą o konkretnych producentach i typach rusztowań, takich jak Plettac SLV-73, Layher czy Baumann/Rux. Różnią się one nie tylko wymiarami, ale przede wszystkim systemem mocowania najczęściej klinowym, ale z różnymi konfiguracjami zamków. Nigdy nie należy mieszać elementów z różnych systemów, ponieważ może to prowadzić do niedokładnego spasowania, osłabienia konstrukcji, a w konsekwencji do poważnych zagrożeń. Przed zakupem lub montażem zawsze upewnij się, że rygiel jest dedykowany do posiadanego systemu rusztowania. To fundamentalna zasada bezpieczeństwa, której nie można lekceważyć.

Parametry techniczne rygla: Twoja lista kontrolna przed zakupem

Długość ma znaczenie: od 0,73 m do 3,07 m jak dobrać właściwy wymiar?

Długość rygla to parametr, który bezpośrednio wpływa na wymiary pól roboczych rusztowania i musi być ściśle dopasowany do długości podestów, które mają być na nim ułożone. Standardowe długości rygli, które spotkacie na rynku, to zazwyczaj: 0,73 m, 1,09 m, 1,57 m, 2,07 m, 2,57 m i 3,07 m. Te wymiary nie są przypadkowe odpowiadają one standardowym długościom podestów roboczych. Wybór odpowiedniej długości rygla jest kluczowy dla zachowania prawidłowych wymiarów pól rusztowania, co jest niezbędne zarówno dla jego stabilności, jak i dla komfortu oraz bezpieczeństwa pracy. Zawsze upewnij się, że długość rygla jest zgodna z projektem rusztowania i wymiarami podestów, które zamierzasz zastosować.

Materiał i zabezpieczenie antykorozyjne: dlaczego ocynk ogniowy to absolutny standard?

Jeśli chodzi o materiał, to w przypadku rygli rusztowaniowych wysokiej jakości stal jest absolutnym standardem. Jednak sam materiał to nie wszystko. Kluczowe jest jego zabezpieczenie przed korozją, ponieważ rusztowania pracują w trudnych warunkach atmosferycznych. Dlatego też, ocynk ogniowy jest metodą zabezpieczenia, którą uważam za jedyną słuszną. Proces ten polega na zanurzeniu stalowych elementów w kąpieli płynnego cynku, co tworzy trwałą i odporną na uszkodzenia warstwę ochronną. Ocynk ogniowy znacząco wydłuża żywotność rygli, chroniąc je przed rdzą i zapewniając ich niezawodność przez wiele lat, co jest bezpośrednio związane z bezpieczeństwem całej konstrukcji.

Nośność i certyfikaty bezpieczeństwa: gwarancja zgodności z polskimi normami

Nośność to parametr krytyczny, który określa maksymalne obciążenie, jakie rygiel może bezpiecznie przenieść. Zawsze sprawdzaj, czy rygiel jest zgodny z dokumentacją techniczno-ruchową (DTR) rusztowania, w której producent określa dopuszczalne obciążenia. Co więcej, każdy rygiel musi spełniać rygorystyczne wymogi polskich i europejskich norm, zwłaszcza tych z serii PN-EN, które regulują kwestie bezpieczeństwa rusztowań. Nie zapominajmy również o Rozporządzeniu Ministra Infrastruktury w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych, które jasno określa wymagania. Niezbędne jest, aby każdy element rusztowania, w tym rygiel, posiadał aktualny certyfikat bezpieczeństwa. Brak takiego certyfikatu powinien być dla Ciebie czerwoną flagą to podstawa pewności prawnej i gwarancja, że element został przetestowany i spełnia normy.

Waga a ergonomia pracy: co warto wziąć pod uwagę?

Choć waga rygla nie jest parametrem technicznym wpływającym bezpośrednio na jego nośność, ma ona znaczenie dla ergonomii pracy monterów. Zwłaszcza przy dłuższych elementach, takich jak rygle o długości 2,57 m czy 3,07 m, ich ciężar może być odczuwalny. Lżejsze rygle, wykonane zoptymalizowanymi metodami, mogą znacząco ułatwić i przyspieszyć montaż, zmniejszając zmęczenie pracowników i ryzyko urazów. Warto wziąć to pod uwagę, szczególnie przy dużych projektach, gdzie liczy się efektywność i komfort pracy zespołu.

Montaż i demontaż rygla poprzecznego: klucz do stabilności rusztowania

Osadzanie na stojaku i rola zamka klinowego w stabilności konstrukcji

Prawidłowy montaż rygli jest absolutnie kluczowy dla stabilności i bezpieczeństwa całego rusztowania. Oto jak powinien przebiegać ten proces:

1. Przygotowanie elementów: Upewnij się, że rygle i stojaki są czyste, nieuszkodzone i kompatybilne z danym systemem rusztowania.
2. Osadzenie rygla: Umieść końcówki rygla w otworach rozet (w przypadku rusztowań modułowych, np. Layher) lub na czopach stojaków (w przypadku rusztowań ramowych, np. Plettac). Upewnij się, że rygiel jest osadzony równo i stabilnie.
3. Zabezpieczenie zamka: W przypadku systemów klinowych, zamek klinowy musi być solidnie wbity młotkiem. To właśnie klin odpowiada za sztywne i pewne połączenie rygla ze stojakiem. Niewłaściwie wbity klin może prowadzić do luzów, a w konsekwencji do niestabilności konstrukcji.
4. Weryfikacja: Po zamontowaniu każdego rygla, wizualnie i dotykowo sprawdź jego stabilność. Nie może być żadnych luzów ani ruchów.

Pamiętaj, że solidne mocowanie zamków jest fundamentalne dla sztywności i bezpieczeństwa całej konstrukcji. Każdy niedbale zamontowany rygiel to potencjalne zagrożenie.

Najczęstsze błędy montażowe i jak ich unikać dla pełni bezpieczeństwa

Nawet doświadczonym monterom zdarzają się pomyłki, ale w przypadku rusztowań mogą one mieć tragiczne skutki. Oto najczęstsze błędy, których należy unikać podczas montażu rygli:

• Niedokładne osadzenie: Rygiel musi być w pełni osadzony w mocowaniu stojaka. Pozostawienie go "na wpół" jest niedopuszczalne.
• Niezabezpieczenie zamków: Kliny lub inne mechanizmy blokujące muszą być zawsze w pełni zablokowane i zabezpieczone. Niewbity klin to proszenie się o wypadek.
• Użycie niekompatybilnych elementów: Jak już wspomniałem, mieszanie elementów z różnych systemów rusztowań jest poważnym błędem i może prowadzić do niestabilności.
• Uszkodzone elementy: Montowanie rygli, które wykazują oznaki uszkodzeń (korozja, wgniecenia, pęknięcia), jest absolutnie zabronione.
• Brak poziomu: Rygiel powinien być montowany poziomo, aby zapewnić równomierne rozłożenie obciążeń i stabilność podestów.

Unikanie tych błędów wymaga dokładności, uwagi i przestrzegania instrukcji montażu producenta rusztowania. To inwestycja w bezpieczeństwo.

Zasady składowania i transportu rygli, by służyły latami

Aby rygle służyły nam przez długie lata i zachowały swoje właściwości, należy pamiętać o kilku kluczowych zasadach dotyczących ich składowania i transportu:

• Składowanie na suchym podłożu: Rygle powinny być przechowywane w miejscu suchym, najlepiej pod dachem, na paletach lub legarach, aby nie miały bezpośredniego kontaktu z wilgotnym gruntem.
• Zabezpieczenie przed uszkodzeniami: Chronić rygle przed uderzeniami, zginaniem i innymi uszkodzeniami mechanicznymi, które mogłyby naruszyć ich strukturę lub warstwę ocynku.
• Ułożenie w stosy: Układać rygle w stabilne stosy, najlepiej na specjalnych stojakach, aby zapobiec ich przewracaniu się i ułatwić dostęp.
• Transport: Podczas transportu rygle muszą być odpowiednio zabezpieczone przed przesuwaniem się i uszkodzeniami. Używaj pasów transportowych i unikaj przeciążania pojazdów.

Prawidłowe składowanie i transport to podstawa utrzymania sprzętu w dobrym stanie technicznym, co bezpośrednio przekłada się na bezpieczeństwo pracy.

Inspekcja rygli: jak rozpoznać uszkodzenia i zapewnić bezpieczeństwo?

Korozja, wgniecenia, odkształcenia: czerwone flagi, których nie można ignorować

Przed każdym użyciem, a także okresowo w trakcie eksploatacji, obowiązkowa jest dokładna inspekcja każdego rygla. Moje doświadczenie uczy, że to właśnie na tym etapie można wyeliminować potencjalne zagrożenia. Oto kluczowe oznaki zużycia lub uszkodzenia, które dyskwalifikują rygiel z użytku:

• Zaawansowana korozja: Powierzchniowa rdza to jedno, ale głęboka, penetrująca korozja, która osłabia strukturę metalu, jest absolutnie niedopuszczalna.
• Pęknięcia: Nawet najmniejsze pęknięcia, szczególnie w okolicach spawów lub zamków, wskazują na osłabienie elementu i mogą prowadzić do jego nagłego uszkodzenia.
• Wgniecenia i trwałe odkształcenia: Rygiel, który jest wgnieciony, wygięty lub w jakikolwiek sposób trwale odkształcony, stracił swoje pierwotne właściwości konstrukcyjne i nie może być używany.
• Uszkodzenia warstwy ocynku: Duże ubytki w warstwie ocynku mogą prowadzić do szybkiej korozji i osłabienia rygla.

Pamiętaj, że inspekcja przed każdym użyciem to nie opcja, to obowiązek. W razie jakichkolwiek wątpliwości, rygiel należy wycofać z użytku.

Sprawdzanie spawów i mocowań: krytyczne punkty kontrolne przed użyciem

Oprócz ogólnego stanu powierzchni, szczególną uwagę należy zwrócić na stan spawów i mechanizmów mocujących (zamków) rygli. Spawy to punkty, w których elementy są ze sobą trwale połączone, i to właśnie tam najczęściej pojawiają się pęknięcia zmęczeniowe lub uszkodzenia mechaniczne. Sprawdź, czy spawy nie są popękane, skorodowane lub w jakikolwiek sposób naruszone. Równie ważne są zamki czy to klinowe, czy zapadkowe. Upewnij się, że działają płynnie, nie są zardzewiałe, zablokowane brudem ani odkształcone. Uszkodzony zamek uniemożliwi prawidłowe i bezpieczne zamocowanie rygla na stojaku, co bezpośrednio przełoży się na stabilność całej konstrukcji. Tylko w pełni sprawne spawy i mocowania gwarantują bezpieczną i stabilną pracę rusztowania.

Rygiel nowy czy używany? Analiza kosztów, ryzyka i korzyści

Zalety zakupu nowych rygli: certyfikaty, gwarancja i pewność prawna

Decyzja o zakupie nowych rygli, choć często wiąże się z większym początkowym wydatkiem, oferuje szereg niezaprzeczalnych korzyści, które w dłuższej perspektywie mogą okazać się bardziej opłacalne:

• Pełna dokumentacja i certyfikaty: Nowe rygle zawsze posiadają kompletną dokumentację techniczno-ruchową (DTR) oraz aktualne certyfikaty zgodności z normami PN-EN, co jest podstawą legalnej i bezpiecznej eksploatacji.
• Gwarancja producenta: Zakup nowego sprzętu to pewność gwarancji, co daje spokój ducha w przypadku ewentualnych wad fabrycznych.
• Pewność prawna: Używanie nowych, certyfikowanych elementów minimalizuje ryzyko problemów prawnych w przypadku kontroli lub wypadku na budowie.
• Długa żywotność: Nowe rygle są wolne od zużycia, co oznacza, że będą służyć przez wiele lat, zanim konieczna będzie ich wymiana.
• Najnowsze standardy: Nowe produkty często incorporate najnowsze rozwiązania technologiczne i spełniają najbardziej aktualne normy bezpieczeństwa.

Dla mnie, jako eksperta, zakup nowych rygli to zawsze preferowana opcja, gwarantująca najwyższy poziom bezpieczeństwa i zgodności z przepisami.

Przeczytaj również: Plettac Szczecin: Wynajem czy zakup? Jak wybrać i oszczędzić?

Kiedy warto rozważyć zakup używanej belki i jak ją skrupulatnie zweryfikować?

Rozważenie zakupu używanych rygli może być kuszące, zwłaszcza gdy budżet projektu jest ograniczony. Jest to opcja, którą można brać pod uwagę, ale zawsze z dużą dozą ostrożności i świadomością związanego z tym ryzyka. Używane elementy, nawet jeśli wyglądają dobrze, mogą mieć ukryte wady lub być zużyte w sposób niewidoczny na pierwszy rzut oka. Jeśli jednak zdecydujesz się na ten krok, kluczowa jest skrupulatna weryfikacja. Oto lista kontrolna, na co należy zwrócić szczególną uwagę:

• Stan techniczny: Dokładnie sprawdź każdy rygiel pod kątem korozji, pęknięć, wgnieceń, odkształceń i uszkodzeń spawów. Zwróć uwagę na miejsca łączeń i zamków.
• Czytelność dokumentacji: Sprzedawca powinien przedstawić czytelną dokumentację pochodzenia rygli oraz ich certyfikaty bezpieczeństwa. Brak dokumentacji to sygnał ostrzegawczy.
• Certyfikaty: Upewnij się, że używane rygle posiadają ważne certyfikaty zgodności z normami PN-EN i są kompatybilne z Twoim systemem rusztowania.
• Brak uszkodzeń: Każdy rygiel z widocznymi uszkodzeniami, nawet drobnymi, powinien zostać odrzucony. Nie warto ryzykować bezpieczeństwa dla oszczędności.
• Sprawdź historię: Jeśli to możliwe, dowiedz się, jak długo rygle były użytkowane i w jakich warunkach.

Pamiętaj, że odpowiedzialność za bezpieczeństwo spoczywa na Tobie. Jeśli masz jakiekolwiek wątpliwości co do stanu używanych rygli, lepiej zainwestować w nowe.
