Prawidłowy montaż pompy CO w układzie otwartym: Uniknij błędów!

Ten artykuł to kompleksowy przewodnik po prawidłowym montażu pompy obiegowej w otwartym układzie centralnego ogrzewania. Dowiesz się, gdzie najlepiej umieścić pompę, jakich zasad przestrzegać i jak krok po kroku przeprowadzić instalację, aby zapewnić wydajne i bezawaryjne działanie Twojego systemu grzewczego.

Modernizacja ogrzewania: dlaczego warto zamontować pompę w układzie otwartym?

Otwarty układ centralnego ogrzewania to rozwiązanie tradycyjne, ale wciąż bardzo popularne, zwłaszcza w domach z kotłami na paliwa stałe, takimi jak węgiel, drewno czy pellet. Jego kluczową cechą jest połączenie z otwartym naczyniem wzbiorczym, które nie tylko kompensuje zmiany objętości wody, ale przede wszystkim stanowi proste i niezawodne zabezpieczenie przed nadmiernym wzrostem ciśnienia i przegrzaniem. To właśnie ta prostota i bezpieczeństwo sprawiają, że wielu użytkowników wciąż na niego stawia.

W tradycyjnym układzie otwartym woda krąży dzięki zjawisku grawitacji cieplejsza, lżejsza woda unosi się do góry, a chłodniejsza opada. Choć to rozwiązanie działa, często jest mało efektywne, prowadząc do nierównomiernego nagrzewania się grzejników i długiego czasu osiągania komfortowej temperatury. Montaż pompy obiegowej zmienia ten obieg grawitacyjny na wymuszony, co radykalnie poprawia dynamikę pracy całego systemu.

Korzyści z takiej modernizacji są znaczące. Przede wszystkim, dzięki wymuszonej cyrkulacji, ciepło jest rozprowadzane po instalacji znacznie szybciej i bardziej równomiernie. Oznacza to wyższy komfort cieplny w całym domu i możliwość szybszego reagowania na zmiany temperatury. Co więcej, efektywniejsze rozprowadzanie ciepła często przekłada się na niższe rachunki za ogrzewanie, ponieważ kocioł może pracować w optymalniejszych warunkach, a straty ciepła są zminimalizowane. Z mojego doświadczenia wynika, że to jedna z najprostszych i najbardziej opłacalnych modernizacji w starszych systemach CO.

Gdzie zamontować pompę: na zasilaniu czy na powrocie?

To jedno z najczęściej zadawanych pytań w kontekście montażu pompy obiegowej. W układach otwartych, a zwłaszcza tych z kotłami na paliwa stałe, klasycznym i najbezpieczniejszym rozwiązaniem jest montaż pompy na rurze powrotnej. Dlaczego? Pompa pracuje wtedy na chłodniejszej wodzie wracającej do kotła, co znacząco wydłuża jej żywotność, chroniąc ją przed przegrzewaniem. Dodatkowo, tłoczenie wody w kierunku kotła jest uważane za bardziej stabilne hydraulicznie dla tego typu instalacji, minimalizując ryzyko zapowietrzania czy kawitacji, które w układzie otwartym mogą stanowić poważny problem. Zawsze rekomenduję to rozwiązanie moim klientom, zwłaszcza gdy mają do czynienia ze starszymi instalacjami.

Montaż pompy na rurze zasilającej, czyli tej, która odprowadza gorącą wodę z kotła do grzejników, jest możliwy i w niektórych nowoczesnych instalacjach (np. z nowoczesnymi pompami energooszczędnymi) bywa stosowany, a nawet wymagany do poprawnego działania niektórych funkcji (np. trybu nocnego). Jednak w otwartym układzie CO, szczególnie przy kotłach na paliwa stałe, wiąże się z większym ryzykiem. Gorąca woda może skrócić żywotność pompy, a co ważniejsze, nieprawidłowe umiejscowienie naczynia wzbiorczego w stosunku do pompy na zasilaniu może prowadzić do zassania powietrza do instalacji lub zjawiska kawitacji. To ostatnie objawia się hałasem i szybkim niszczeniem elementów pompy. Dlatego, jeśli rozważasz montaż na zasilaniu w układzie otwartym, koniecznie skonsultuj to ze specjalistą, aby uniknąć poważnych problemów.

Przygotowanie do montażu: niezbędne narzędzia i materiały

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne elementy i narzędzia. Odpowiednie przygotowanie to podstawa sprawnego i bezpiecznego montażu. Oto lista rzeczy, które będą Ci potrzebne:

• Pompa obiegowa o odpowiedniej mocy i parametrach do Twojej instalacji.
• Dwa zawory odcinające (najlepiej kulowe) do zamontowania przed i za pompą.
• Filtr siatkowy (tzw. "skośny") niezbędny do ochrony pompy przed zanieczyszczeniami.
• Złączki i uszczelki do zapewnienia szczelności połączeń.
• Klucze hydrauliczne (nastawne lub płaskie), klucze imbusowe.
• Narzędzia do cięcia rur (np. obcinak do rur) i gratownik, jeśli wymaga tego instalacja.
• Taśma teflonowa lub pakuły z pastą uszczelniającą do gwintów.
• Wiadro lub pojemnik na spuszczaną wodę.
• Śrubokręty (płaski i krzyżakowy) do podłączeń elektrycznych.
• Miernik napięcia (opcjonalnie, ale zalecane dla bezpieczeństwa).

Przed rozpoczęciem jakichkolwiek prac, bezwzględnie spuść wodę z instalacji centralnego ogrzewania. Upewnij się, że kocioł jest wyłączony i ostygł. Zawsze pamiętaj o bezpieczeństwie odłącz zasilanie elektryczne od kotła i wszelkich urządzeń, które mogłyby przypadkowo uruchomić się podczas pracy. Dobrze przygotowane miejsce pracy to połowa sukcesu.

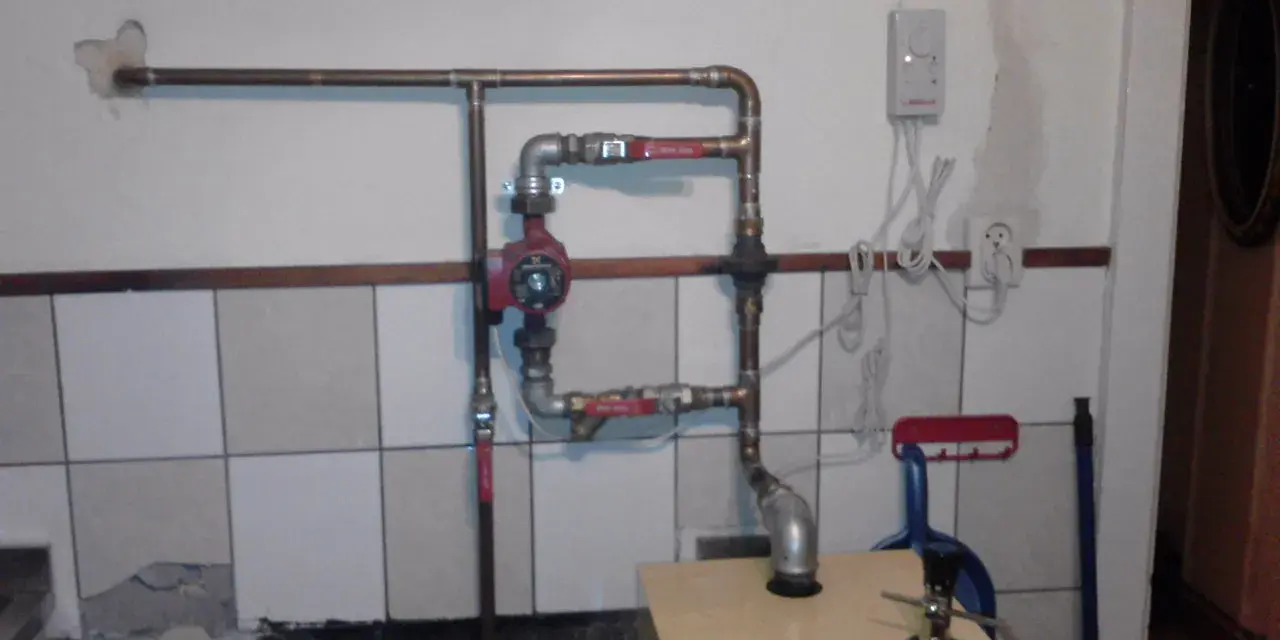

Montaż pompy obiegowej krok po kroku: praktyczny przewodnik

1. Spuszczenie wody z instalacji i przygotowanie miejsca: Zlokalizuj zawory spustowe w najniższym punkcie instalacji i spuść całą wodę do podstawionego pojemnika. Upewnij się, że ciśnienie w układzie jest zerowe. Następnie wybierz odpowiednie miejsce na rurze powrotnej (lub zasilającej, jeśli to konieczne i przemyślane), gdzie zamontujesz pompę. Pamiętaj o zachowaniu odpowiedniej przestrzeni do późniejszego serwisowania.
2. Montaż zaworów odcinających: To kluczowy krok. Przed i za miejscem, w którym będzie pompa, zamontuj dwa zawory kulowe. Dzięki nim w przyszłości będziesz mógł odciąć dopływ wody do pompy bez konieczności spuszczania wody z całej instalacji, co znacznie ułatwi serwisowanie lub wymianę urządzenia.
3. Instalacja filtra siatkowego: Przed pompą, na jej dopływie (czyli tam, skąd woda płynie do pompy), zamontuj filtr siatkowy, potocznie zwany "skośnym". Jego zadaniem jest wyłapywanie wszelkich zanieczyszczeń stałych rdzy, kamienia kotłowego czy osadów, które mogłyby uszkodzić wirnik pompy. Pamiętaj o prawidłowym kierunku przepływu wody przez filtr, zaznaczonym strzałką na jego korpusie.
4. Prawidłowe osadzenie pompy: Ostrożnie zamontuj pompę między zaworami i filtrem. Kluczowe jest, aby wał silnika pompy był ułożony idealnie w poziomie. To absolutnie niezbędne dla prawidłowego smarowania łożysk i długiej żywotności urządzenia. Zwróć także uwagę na strzałkę na korpusie pompy musi ona wskazywać prawidłowy kierunek przepływu wody.
5. Podłączenie elektryczne: Podłącz pompę do zasilania elektrycznego zgodnie z instrukcją producenta i obowiązującymi normami bezpieczeństwa. Jeśli nie masz pewności, jak to zrobić, skorzystaj z pomocy elektryka. Ważne jest, aby dławik kabla elektrycznego nie był skierowany ku górze, co mogłoby grozić zalaniem skrzynki elektrycznej w przypadku wycieku.
6. Napełnianie i dokładne odpowietrzanie układu: Po zakończeniu montażu, powoli napełnij instalację wodą. Otwórz wszystkie odpowietrzniki na grzejnikach i w najwyższych punktach instalacji. Gdy woda zacznie lecieć bez pęcherzyków powietrza, zamknij odpowietrzniki. Następnie dokładnie odpowietrz samą pompę zazwyczaj robi się to poprzez odkręcenie śruby odpowietrzającej na jej korpusie, aż do momentu, gdy wyleci z niej całe powietrze i pojawi się woda. Dopiero po całkowitym odpowietrzeniu można uruchomić pompę.

Kluczowe zasady montażu pompy CO, których nie wolno ignorować

1. Wał silnika zawsze w poziomie: To jedna z najważniejszych zasad, o której zawsze przypominam. Wał silnika pompy musi być zamontowany idealnie w poziomie. Dlaczego to takie ważne? Większość pomp obiegowych smarowana jest przez wodę przepływającą przez łożyska. Pionowy montaż uniemożliwia prawidłowe smarowanie, co prowadzi do szybkiego zatarcia łożysk i nieuchronnej awarii pompy.
2. Strzałka na korpusie: Na korpusie każdej pompy obiegowej znajduje się wyraźna strzałka wskazująca prawidłowy kierunek przepływu wody. Zawsze upewnij się, że pompa jest zamontowana zgodnie z tym oznaczeniem. Odwrotny montaż sprawi, że pompa nie będzie w stanie prawidłowo wymusić cyrkulacji, a cały system grzewczy nie będzie działał efektywnie.
3. Zawory odcinające i filtr: Zawsze montuj dwa zawory kulowe jeden przed pompą, drugi za nią. Umożliwią one odcięcie pompy od reszty instalacji w przypadku konieczności jej serwisowania, czyszczenia filtra lub wymiany, bez potrzeby spuszczania wody z całego układu. Bezpośrednio przed pompą, na jej dopływie, musi znaleźć się filtr siatkowy. Chroni on delikatny wirnik pompy przed zanieczyszczeniami, takimi jak rdza czy kamień kotłowy, które są główną przyczyną awarii.
4. Nigdy nie uruchamiaj pompy na sucho: Po zakończeniu montażu i napełnieniu instalacji, bezwzględnie odpowietrz cały układ oraz samą pompę. Praca "na sucho", czyli bez wody, w ciągu zaledwie kilku sekund może doprowadzić do nieodwracalnego uszkodzenia pompy. Upewnij się, że z pompy wydostało się całe powietrze, zanim ją włączysz.
5. Szczelność połączeń: Każde połączenie gwintowane musi być wykonane z należytą starannością, używając odpowiednich uszczelek, taśmy teflonowej lub pakuł z pastą uszczelniającą. Nieszczelności nie tylko prowadzą do wycieków, ale mogą także powodować zapowietrzanie się układu, co negatywnie wpływa na jego efektywność i żywotność pompy. Po napełnieniu instalacji dokładnie sprawdź wszystkie połączenia pod kątem wycieków.

Unikaj tych błędów: najczęstsze pomyłki przy montażu pompy

• Pionowy montaż pompy: To jeden z najpoważniejszych błędów. Jak już wspomniałem, wał silnika pompy musi być poziomy. Montaż w pionie, niezależnie od tego, czy silnik jest u góry, czy na dole, prowadzi do niewłaściwego smarowania łożysk i ich szybkiego zatarcia. Pompa, która kosztowała niemało, może ulec zniszczeniu w ciągu kilku tygodni.
• Brak filtra siatkowego: Wielu instalatorów, chcąc zaoszczędzić czas lub pieniądze, pomija montaż filtra siatkowego. To ogromny błąd. Zanieczyszczenia z instalacji (rdza, osady) bez problemu dostaną się do pompy i uszkodzą delikatny wirnik, prowadząc do jej awarii i konieczności wymiany.
• Odwrotny kierunek przepływu: Zignorowanie strzałki kierunku przepływu na korpusie pompy to prosta droga do problemów. Pompa zamontowana odwrotnie nie będzie w stanie prawidłowo wymusić cyrkulacji wody, co objawi się zimnymi grzejnikami i brakiem efektywnego ogrzewania.
• Niedokładne odpowietrzenie: Jeśli po montażu i napełnieniu układu nie odpowietrzysz go starannie, pompa będzie pracować "na sucho" lub z pęcherzykami powietrza. Skutkuje to głośną pracą, niską wydajnością, a w skrajnych przypadkach uszkodzeniem pompy z powodu przegrzewania się i braku smarowania.
• Nieprawidłowe podłączenie elektryczne: Błędy w podłączeniu elektrycznym mogą być niebezpieczne. Należy unikać sytuacji, w której dławik kabla elektrycznego (miejsce, gdzie kabel wchodzi do obudowy pompy) jest skierowany ku górze. W przypadku drobnego wycieku wody z pompy, woda mogłaby dostać się do skrzynki elektrycznej, stwarzając zagrożenie porażenia prądem lub zwarcia.

Kiedy wezwać specjalistę? Ocena własnych umiejętności i ryzyka

Montaż pompy obiegowej, choć wydaje się prosty, wymaga pewnej wiedzy i precyzji. Jeśli nie masz doświadczenia w pracach hydraulicznych czy elektrycznych, lub po prostu nie czujesz się pewnie, zdecydowanie zalecam powierzenie tego zadania wykwalifikowanemu fachowcowi. Błędy montażowe mogą prowadzić nie tylko do uszkodzenia pompy, ale także do poważnych problemów z całą instalacją grzewczą, a nawet zagrożenia bezpieczeństwa.

Pamiętaj, że prace instalacyjne powinny być wykonywane zgodnie z obowiązującymi normami, takimi jak PN-EN 12828 "Instalacje ogrzewcze w budynkach -- Projektowanie wodnych instalacji centralnego ogrzewania". Profesjonalny instalator nie tylko zapewni prawidłowy montaż, ale także doradzi w wyborze odpowiedniej pompy i zoptymalizuje jej pracę, gwarantując bezpieczeństwo i długotrwałą, efektywną eksploatację Twojego systemu grzewczego.
